Młoty obrotowo-udarowe z uchwytami SDS-max (część III). Konstrukcja młotów SDS-max

Młoty SDS-max mają dwa tryby pracy: (1) wiercenia z udarem i (2) kucia. To zaś jest przyczyną podziału mocy silnika na służącą do napędu pneumatycznego mechanizmu udarowego oraz do obracania narzędzia roboczego.

Dokonuje się tego za pomocą kół zębatych przekładni. Warto wspomnieć, że sprzęgło przeciążeniowe jest integralną częścią mechanizmów nadających obroty narzędziu roboczemu młotka i działa tylko w trybie pracy wiercenia z udarem. Jego zadaniem jest odłączenie napędu od wiertła w przypadku jego w zakleszczenia się obrabianym materiale. Spełnia ono także dwie podstawowe funkcje: chroni operatora przed urazem wywołanym uderzeniem maszyną obracającą się wokół wiertła, a także zabezpiecza

silnik przed przeciążeniem mogącym spowodować spalenie jego uzwojeń. W bardziej zaawansowanych technicznie maszynach spotyka się już elektroniczne układy kontrolujące obroty silnika i w momencie zakleszczenia się wiertła lub korony wyłączające urządzenie.

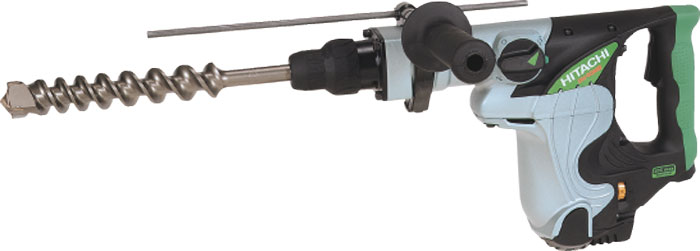

W omawianych młotkach stosuje się uchwyt narzędziowy SDS-max o średnicy 18 mm. Umożliwia on szybkie beznarzędziowe mocowanie wierteł czy dłut z odpowiednim chwytem SDS-max. W maszynowym uchwycie SDS-max oddzielono funkcje blokady wiertła, przenoszenia momentu obrotowego i aplikowania udarów. W efekcie taki uchwyt pozwala zarówno na pracę udarową bez obrotów, a więc na kucie czy dłutowanie, jak i na pracę udarową z obrotami (wiercenie udarowe). Uchwyt ten zapewnia także pewne osadzenie wierteł lub dłut i ma dużą powierzchnię styku z ich mocowaniem. Efektem tego jest znaczne zmniejszenie zużycia chwytów narzędzi roboczych. Warto także zwrócić uwagę na to, że praca przy użyciu młotków elektropneumatycznych z systemem SDS-max nie wymaga od operatora dużego nakładu sił fizycznych.

Istotną cechą konstrukcyjną nowoczesnych uchwytów narzędziowych jest nie tylko łatwość montażu w nich narzędzi roboczych, lecz także zamknięta budowa zabezpieczająca te elementy przed wnikaniem do nich kurzu wytwarzanego podczas pracy młotków. Jest on główną przyczyną awarii uchwytów. Antypyłowe zabezpieczenie jest bardzo ważne także z innego powodu, a mianowicie kurz może przedostać się przez uchwyt narzędziowy do mechanizmu udarowego i spowodować jego zniszczenie. Wymiana udaru pneumatycznego jest bardzo droga, a w przypadku niektórych elektronarzędzi nieopłacalna. W takim wypadku ekonomiczniej jest zakupić nowy młotek SDS-max.

W uchwytach SDS-max można mocować klasyczny uchwyt wiertarski do wierteł z chwytem walcowym w celu obróbki materiałów skrawalnych. Wadą tego mocowania jest luz poosiowy uchwytu wiertarskiego wynikający z konstrukcji uchwytu SDS-max, czego efektem jest mała dokładność wiercenia (Ciąg dalszy rozdziału o konstrukcji młotów w części IV artykułu).
