Wiertła udarowe (część III). Rodzaje wierteł udarowych

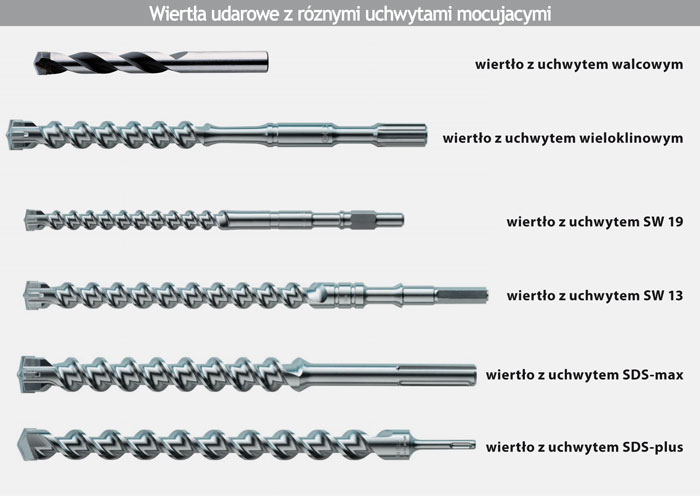

Obecnie produkuje się trzy podstawowe rodzaje narzędzi udarowych służących do wiercenia w betonie i kamieniu: wiertła spiralne z uchwytami walcowym, SDS-plus, SDS-max, SW 13, SW 19 oraz wieloklinowym, wiertła przebiciowe (spiralno-koronkowe) SDS-max i wieloklin oraz koronkowe SDS-plus i SDS-max.

Udarowe wiertła spiralne z uchwytem walcowym wytwarza się w zakresie średnic od 3 do 30 mm, a z uchwytem SDS-plus – 4-32 mm, z uchwytem SDS-max – 12-52 mm, uchwytem SW 13 – 16-44 mm, uchwytem SW 19 – 16-50 mm. Wiertła przebiciowe służą do wykonywania otworów o średnicy 40-80 mm, a koronkowe – od

40 do 155 mm.
