Stołowe i kolumnowe wiertarki LUNA

Wśród wielu maszyn oferowanych przez firmę LUNA Polska dość dużą grupę stanowią stołowe i kolumnowe wiertarki warsztatowe. Do wyboru są zarówno urządzenia o prostej budowie, jak i bardziej zaawansowane konstrukcyjne. W artykule przyjrzymy się bliżej ofercie tych maszyn.

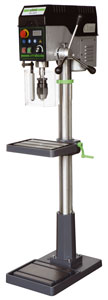

Omawianie maszyn zaczniemy od wiertarek marki Luna przeznaczonych zarówno dla warsztatów rzemieślniczych jak i dla przemysłu. Jest to doskonały wybór dla użytkowników, dla których istotna jest wysoka jakość i niezawodność produktu. Wiertarki o symbolach MD20BV (stołowa) i MD20FV (kolumnowa) to najmniejsze urządzenia, których źródłem napędu są

silniki 1-fazowe o mocy 2,25 kW. Można nimi wywiercić w stali otwór o średnicy do 20 mm. Zarówno w wiertarce stołowej, jak i kolumnowej posuw pionowy wrzeciona dokonywany jest ręcznie za pomocą trójramiennej dźwigni. Wiertarki są wyposażone w wyświetlacz pokazujący aktualne obroty wrzeciona. W wiertarce stołowej maksymalna odległość od końca wrzeciona do powierzchni stołu wynosi 450 mm, a w wiertarce kolumnowej ten parametr wynosi 680 mm. Dodatkowo w wiertarce kolumnowej jest możliwy pochył stołu w zakresie 45°. Zmiany pionowego położenia stołu dokonujemy korbą dzięki listwie zębatej umocowanej na kolumnie wiertarki. W wyposażeniu wiertarki znajduje się uchwyt szybkomocujący, osłona uchwytu i wyłącznik bezpieczeństwa, który unieruchamia maszynę w przypadku zaniku napięcia.

Kolejne wiertarki MD30B (stołowa), MD30F (kolumnowa) wyposażone są w ośmiostopniowe skrzynki przekładniowe, które pozwalają na uzyskanie ośmiu prędkości obrotowych wrzeciona. W tym przypadku wszystkie wiertarki są napędzane silnikami 3-fazowymi. Głowica wiertarki, jak i ramię stołu mogą być przekręcane dookoła w zakresie 360°. Dzięki listwie zębatej można również bezproblemowo zmieniać ich położenie w pionie. Dwie pierwsze wiertarki (MD30B i MD30F) mają silniki o mocy 0,65 kW. Zapewniają one prędkość wrzeciona w zakresie od 105 do 2900 obr./min. Wiertarkami tymi można wywiercić otwory w stali do średnicy 25 mm. Posuw pionowy wrzeciona jest realizowany ręcznie. Wiertarki MD 30 posiadają cyfrowy miernik głębokości wiercenia. Ten typ wiertarki dostarczany jest z uchwytem szybkomocującym o zakresie 3–16 mm, stożkowym trzpieniem MK3 oraz tulejami redukcyjnymi MK3-MK2 i MK4-MK2.

Nowymi produktami w ofercie są wiertarki Luna MD31B i MD31F zamontowane na mocnej kolumnie stalowej. Głowica wiertarek i ramię stołu mogą być przekręcane w zakresie 360° oraz przesuwane w górę i w dół wzdłuż listwy zębatej. Napęd podawany jest poprzez przekładnię zębatą z kołami o skośnych zębach wykonanych ze stali i materiału fibrowego, zapewniających cichy bieg i wymagających minimum serwisu. Szybkie i łatwe ustawianie jednej z 8 prędkości roboczych zapewnia skrzynia przekładniowa. Maszyny posiadają wyłącznik nadmiarowy, zwalniający przy zaniku napięcia i wyłącznik awaryjny. Wykonane są w klasie szczelności IP 41.

Dla użytkowników o mniejszych wymaganiach firma Luna posiada w swojej ofercie wiertarki marki Ferax. Wiertarki Ferax to ręczne wiertarki stołowe i kolumnowe z napędem pasowo-klinowym. Pasowa przekładnia umożliwia uzyskanie 12 prędkości obrotowych wrzeciona w zakresie od 120 do 2700 obr./min. Wiertarki są oznaczone jako: 16 DDB, 20 DDB (wiertarki stołowe) i 16 DDF, 20 DDF oraz 25DDF3 (wiertarki kolumnowe). Liczba w symbolu wiertarki informuje nas o maksymalnej średnicy otworu, który możemy wywiercić nimi w stali. Wrzeciona wiertarek są łożyskowane kulkowo, a ustawienie głębokości wiercenia umożliwia specjalna podziałka. Laserowy krzyż ułatwia wyznaczenie punktu rozpoczęcia wiercenia.

Dla użytkowników o najwyższych wymaganiach firma Luna Polska oferuje wiertarki stołowe i kolumnowe firmy Arboga, wyposażone w skrzynie przekładniowe umożliwiające wybranie jednej z ośmiu prędkości wiercenia. Wiertarkami można wywiercić otwory o średnicy do 25 mm (A 2608, A 2608T, A 2608M) i do 30 mm (A 3008 i

A 3008 M). Dzięki skrzyni przekładniowej i mechanicznemu posuwowi wiertarkami tymi można wykonać gwintowanie otworów do rozmiaru M16. Zalecane jest wykonywanie maksymalnie czterech gwintów w ciągu minuty. Wszystkie wiertarki napędzane są silnikami trójfazowymi o mocach: 0,65, 0,75 lub 0,9 kW.

Ofertę wiertarek firmy Luna uzupełnia szeroki zakres akcesoriów i części zamiennych. Należy przy tym podkreślić, iż firma dysponuje własnym serwisem zlokalizowanym w Katowicach, w którym dokonywane są zarówno naprawy gwarancyjne jak i pogwarancyjne. W siedzibie firmy znajduje się również Centrum Maszynowe, w którym istnieje możliwość przetestowania wybranych maszyn przed dokonaniemzakupu.
