Prawidłowe ustawienie noży w nożycach do blachy

Niezmiernie istotne dla prawidłowej i efektywnej pracy nożycami nożowymi jest odpowiednie ustawienie noży tnących. Niniejszy artykuł podaje podstawowe zasady regulacji ich rozstawienia.

Nożyce nożowe to elektronarzędzia wymagające dokonania odpowiedniej regulacji rozstawu noży zarówno w płaszczyźnie poziomej (horyzontalnej), jak i pionowej (wertykalnej) w celu dostosowania ich do obrabianej grubości. Dlatego za każdym razem, gdy tniemy blachę o innej grubości, należy dokonać regulacji rozstawienia noży. W tym celu trzeba posłużyć się szczelinomierzem. Wielkość rozstawu horyzontalnego ma wpływ na skuteczność cięcia nożycami. Jeśli odległość pomiędzy nożami w płaszczyźnie poziomej za

szeroka, nacisk ostrzy na blachę jest zbyt duży. Wskutek tego często dochodzi do złamania tych narzędzi lub do wciągnięcia ciętej blachy między noże. Zaś jeżeli rozstaw jest za mały i ostrza są za blisko siebie, będą tarły o siebie – w skrajnych wypadkach dojdzie do ich zablokowania, a więc do powstania przeciążenia silnika elektrycznego lub nawet do spalenia jego uzwojeń. Zbyt bliskie położenie ostrzy jest także przyczyną klinowania się nożyc w materiale, wtedy blacha nie odgina się na bok, lecz w dół, blokując narzędzie. Na podstawie testów ustalono, że prawidłowy rozstaw w płaszczyźnie poziomej między nożami powinien wynosić 0,1 grubości przecinanej blachy, np. dla blachy o grubości 2 mm jego wielkość to 0,2 mm.

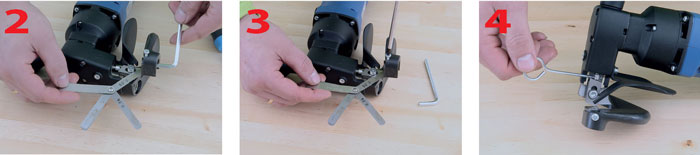

Aby prawidłowo ustawić rozstaw noży, należy poluzować nóż nieruchomy. Następnie między noże włożyć szczelinomierz (fot. 1.), w naszym wypadku jest to pasek o grubości 0,05 mm, gdyż blacha, którą chcemy przeciąć, ma grubość 0,5 mm. Po ustaleniu prawidłowej odległości, montujemy nóż (fot. 2.) i blokujemy jego pozycję (fot. 3.), a na końcu spomiędzy ostrzy wyjmujemy szczelinomierz. Teraz możemy przejść do ustawienia noży w pozycji pionowej.

Przypomnijmy, rozstaw w płaszczyźnie pionowej (czyli wertykalny) to maksymalna odległość między nożami (tj. mierzona w punkcie najwyższego położenia noża ruchomego). Dlatego potocznie nazywa się go wysokością cięcia. Determinuje on wydajność pracy. Największa wysokość cięcia z możliwych to taka, przy której blacha nie ślizga się pomiędzy dwoma ostrzami w ich pozycji maksymalnego rozstawienia. Zatem prawidłowa wysokość jest nieznacznie mniejsza od grubości obrabianej blachy. Kiedy zaś jest większa lub równa grubości blachy, czyli za duża, dochodzi do wpychania się ciętego arkusza między noże. W takim przypadku użytkownicy często tną tylnym odcinkiem ostrzy noża ruchomego, jeśli wywierają zbyt duży posuw nożycami. To zaś powoduje za duże obciążenie tylnych krawędzi tnących i często doprowadza do złamania noża ruchomego albo do zbyt dużej deformacji blachy w miejscu cięcia. Jeżeli wysokość cięcia jest zbyt mała, następuje zmniejszenie długości cięcia na jednym suwie noża, a w konsekwencji do spadku szybkości cięcia, czyli de facto mniejszej wydajności.

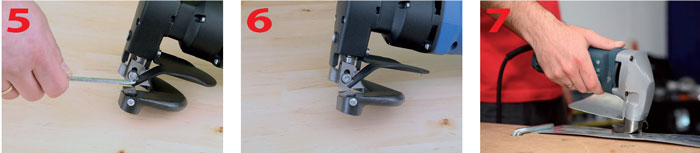

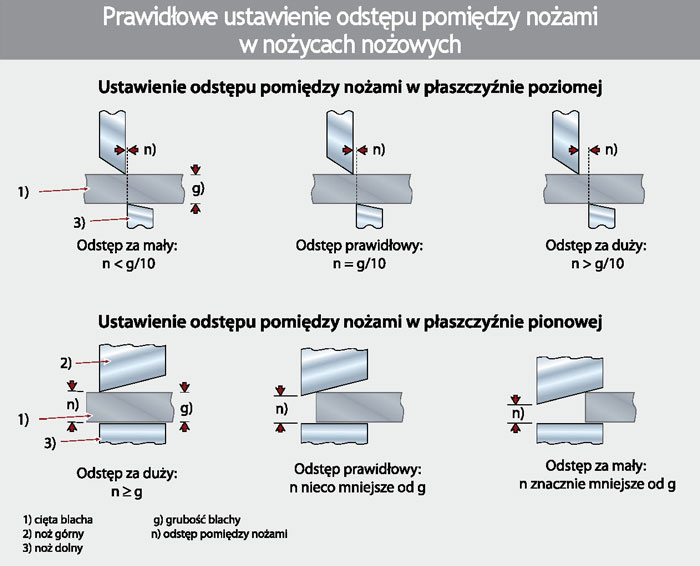

Po tym wstępie teoretycznym przystąpmy do regulacji wysokości rozstawu noży. Mając prawidłowy rozstaw noży, możemy więc je ustawić w pozycji pionowej. W tym celu ustawiamy nóż ruchomy w punkcie najwyższego jego położenia (w tym celu czasami konieczne jest parokrotne włączenie i następnie wyłączenie nożyc, aby ostrza ustawiły się w tej pozycji) i luzujemy go. Potem ustawiamy prawidłową wysokość noża zgodnie z rys. 1. za pomocą górnej śruby blokującej (fot. 4.) i montujemy nóż kluczem imbusowym (fot. 5.), dokręcając śrubę mocującą. Gdy mamy prawidłowo ustawione noże (fot. 6.), możemy przystąpić do cięcia (fot. 7.).

ZOBACZ TAKŻE
guest
0 komentarzy
Inline Feedbacks
View all comments

AKADEMIA ŚLUSARSTWA (CZĘŚĆ VII). PROSTE WARSZTATOWE PRZYRZĄDY I NARZĘDZIA POMIAROWE

Niezależnie od wielkości produkcji niezbędnym składnikiem procesu technologicznego jest kontrola jakości wykonywanych elementów i części maszyn. Podstawowym celem pomiarów warsztatowych jest sprawdzenie zgodności wymiarów i kształtu obrabianego przedmiotu z rysunkiem technicznym.



Pomiar polega na praktycznym wyznaczeniu danej wielkości (z określoną dokładnością) badanego elementu i porównanie tej mierzonej wielkości z wartością przyjmowaną jako jednostka miary. Na przykład mierzoną długość porównujemy do 1 mm lub 1 m, a zważoną masę ciała do 1 g lub 1 kg. Sprawdzenie kształtu przedmiotu polega m.in. na pomiarze długości krawędzi lub wielkości kątów pomiędzy powierzchniami. Należy pamiętać, że otrzymane wyniki pomiarów obarczone są pewnym błędem, czyli różnicą

między wartością zmierzoną a wartością rzeczywistą określonej wielkości. Przyczynami błędów mogą być m.in. nieodpowiednie metody pomiaru, niedokładności przyrządów pomiarowych, niedoskonałości narządu wzroku człowieka czy warunki otoczenia (temperatura, drgania) w którym odbywa się pomiar. Na ogół zaleca się aby pomiary były wykonywane w temperaturze około 20°C.

GN_12_2016-16

Narzędzia pomiarowe podzielone są na dwie grupy: wzorce miar i przyrządy pomiarowe. Do wzorców miar zaliczamy te narzędzia pomiarowe, które odtwarzają znaną wartość danej wielkości, np. przymiar kreskowy pokazuje bezpośrednio wynik pomiaru w milimetrach, a odważnik na szalce wagi informuje bezpośrednio o masie ważonego ciała. Do grupy wzorców zaliczamy też płytki wzorcowe, szczelinomierze, promieniomierze, kątowniki, wałeczki pomiarowe. Z kolei przyrządy pomiarowe mają przetworniki, które przetwarzają jedną wielkość w inną (np. w tradycyjnym termometrze wzrost objętości rtęci informuje o temperaturze w stopniach Celsjusza) lub powiększają dokładność odczytywania wyniku pomiaru, np. za pomocą noniusza suwmiarki.

GN_12_2016-16_8

Do pomiarów mniej dokładnych często używa się prostego wzorca długości, jakim jest przymiar kreskowy z podziałką milimetrową (rys. 1). Przymiar kreskowy ma postać listwy lub taśmy stalowej o długości od 150 do 1000 mm. Niektóre przymiary na drugiej krawędzi mają podziałkę zaznaczoną co pół milimetra. Przymiar kreskowy jest także narzędziem często stosowanym podczas trasowania na płaszczyźnie.
Do sprawdzania płaskości niewielkich powierzchni stosuje się liniały krawędziowe (rys. 2). W zależności od wielkości sprawdzanej powierzchni stosuje się liniał o określonej długości (w kompletach znajduje się kilka liniałów o różnej długości). Jedna powierzchnia czołowa liniału jest ścięta pod kątem 90°, a druga pod kątem 45°, aby umożliwić sprawdzenie płaskości powierzchni zespolonych pod kątem ostrym. Krawędź robocza liniału jest minimalnie zaokrąglona (0,1–0,2 mm) i po przyłożeniu do sprawdzanej powierzchni umożliwia obserwację szerokości świetlnej szczeliny. Aby za pomocą szczelinomierza określić płaskość powierzchni, należy liniał przykładać do sprawdzanej powierzchni w różnych kierunkach i miejscach i obserwować czy występuje szczelina świetlna między krawędzią liniału a sprawdzaną powierzchnią. Lekkie pochylenie liniału ułatwia obserwację szczeliny świetlnej.

GN_12_2016-16_1

Rys.1. Przymiar kreskowy (źródło: www.elektro-met.pl/pl/p/Przymiar-kreskowy)



GN_12_2016-16_2

Rys.2. Liniał krawędziowy (źródło: https://pl.wikipedia.org/wiki/)

Bardzo często wzornikami stosowanymi w warsztatach produkcyjnych i laboratoriach są kątowniki służące do sprawdzania kąta prostego (rys. 3). Najczęściej spotyka się kątowniki płaskie z grubym jednym ramieniem, ze stopą lub krawędziowe, rzadziej natomiast kątowniki walcowe. Podczas sprawdzania kąta prostego zewnętrznego należy przyłożyć kątownik wewnętrznymi bokami ramion do obrobionych powierzchni przedmiotu i obserwować wielkość szczeliny świetlnej. Odwrotnie, w celu sprawdzenia kąta wewnętrznego kątownik przykłada się bokami zewnętrznymi.
Szczelinomierz składa się zestawu cienkich płytek i służy do określania wymiaru szczelin lub luzów pomiędzy powierzchniami współpracujących ze sobą części maszyn (rys. 4). Składa się z kompletu 11, 14 lub 20 płytek osadzonych obrotowo jednym

końcem w oprawie. Każda płytka ma inną grubość: od 0,05 do 1,0 mm, i stopniowane są co 0,1 mm. Pomiar luzu za pomocą szczelinomierza polega na dobraniu takiej jednej lub zestawu płytek do momentu, gdy możliwe będzie wsunięcie ich w szczelinę z lekkim oporem. Szerokość mierzonej szczeliny określa suma grubości poszczególnych płytek szczelinomierza.

GN_12_2016-16_3

Rys.3. Kątownik ślusarski z grubym ramieniem

Do sprawdzania promieni zaokrągleń wypukłych i wklęsłych stosuje się wzorniki zwane promieniomierzami (rys. 5). Spotyka się komplety promieniomierzy o określonym zakresie pomiarowym. W zestawie takiego kompletu znajdują się płytki o różnych promieniach zaokrąglenia. Każda płytka w zestawie ma uwidocznioną na niej wartość promienia zaokrąglenia. Sprawdzanie np. zaokrąglenia wypukłego polega na przykładaniu kolejnych wzorników tak długo, aż dopasuje się taki, który będzie dokładnie przylegał, lub dobraniu dwóch granicznych, z których płytka z mniejszym promieniem wykazuje szczelinę w środku wzornika, a płytka z większym promieniem – na zewnątrz płytki wzornika.

GN_12_2016-16_4

Rys.6. Suwmiarka uniwersalna: 1,2 – szczęki do pomiarów zewnętrznych; 3,4 – szczęki do pomiarów wewnętrznych; 5 – noniusz podziałki milimetrowej; 6 – noniusz podziałki calowej; 7 – podziałka calowa; 8 – dźwignia zacisku; 9 – podziałka milimetrowa; 10 – głębokościomierz (źródło: https://pl.wikipedia.org/wiki/Suwmiarka)tools.pl)



Powszechnie stosowanym i dokładnym przyrządem do pomiarów liniowych jest suwmiarka uniwersalna (rys. 6). Jej uniwersalizm wynika z tego, że można nią wykonywać pomiary zewnętrzne, wewnętrzne oraz głębokości. W praktyce spotyka się suwmiarki z noniuszem, z odczytem za pomocą czujnika i z odczytem cyfrowym. Najczęściej dokładność odczytu pomiaru za pomocą suwmiarki wynosi 0,1 mm lub 0,05 mm. Podstawową częścią suwmiarki jest stalowa prowadnica z podziałką milimetrową zakończona nieruchomą szczęką zewnętrzną i wewnętrzną. Pozostałe szczęki pomiarowe oraz wysuwka głębokościomierza znajdują się na ruchomym suwaku. Na suwaku znajduje się też specjalna podziałka zwana noniuszem. Noniusz suwmiarki o dokładności pomiaru 0,1 mm ma długość 9 mm, ale podzielony jest na 10 części; tak więc działka noniusza ma długość 9/10 mm. Dokonując pomiaru za pomocą suwmiarki, należy do mierzonego elementu dosunąć szczęki pomiarowe i odczytać wymiar na noniuszu. Zerowa kreska noniusza informuje o liczbie całych milimetrów, natomiast dziesiąte części milimetra pokazuje ta kreska noniusza, która jest na przedłużeniu kreski podziałki głównej znajdującej się na prowadnicy. Suwmiarka mierząca z dokładnością 0,05 mm posiada działkę noniusza długości 19/20 mm.

GN_12_2016-16_5

Rys.4. Szczelinomierz (źródło: https://pl.wikipedia.org/wiki/)

Odmianą tradycyjnej suwmiarki jest wysokościomierz suwmiarkowy. Służy on do pomiaru wysokości przedmiotów, odległości punktów lub powierzchni na przedmiocie o kształcie bryły. Warunkiem dokładnego pomiaru jest to, aby zarówno mierzony przedmiot, jak i wysokościomierz były ustawione na tej samej płaskiej powierzchni. Wysokościomierz suwmiarkowy jest przyrządem często stosowanym w trasowaniu przestrzennym po zamocowaniu rysika w miejscu końcówki pomiarowej.

GN_12_2016-16_6
300w, https://portalnarzedzi.pl/wp-content/uploads/2017/01/GN_12_2016-16_6-1024x461.jpg 1024w, https://portalnarzedzi.pl/wp-content/uploads/2017/01/GN_12_2016-16_6-360x162.jpg 360w" sizes="(max-width: 1100px) 100vw, 1100px"> Rys.5. Promieniomierz o zakresie pomiarowym R=7,5÷15 mm (źródło: http://mastertools.pl)

Dokładniejszym od suwmiarki przyrządem pomiarowym jest mikrometr (rys. 7). Używa się go do pomiaru długości, grubości i średnicy z dokładnością 0,01 mm. Jeden koniec kabłąka ma nieruchome kowadełko pomiarowe, a drugi nieruchomą tuleję z kreską wskaźnikową i milimetrową podziałką wzdłużną. Każda milimetrowa działka wzdłużna jest dodatkowo podzielona na połowę. Na tulei jest obrotowy bęben, którego obwód podzielony jest podziałką poprzeczną na 50 równych części. Istotnym elementem mikrometru jest wrzeciono z naciętym gwintem o skoku 0,5 mm. Pełny obrót bębna powoduje przesunięcie wrzeciona o 0,5 mm, a ponieważ jest on podzielony na 50 części to obrócenie bębna o 1 działkę podziałki poprzecznej powoduje przesunięcie wrzeciona o 0,01 mm, co jest dokładnością pomiaru. Wartość mierzonego wymiaru określa się, odczytując na podziałce wzdłużnej liczbę pełnych milimetrów i połówek milimetrów odsłoniętych przez brzeg bębna, a o setnych częściach milimetrów informuje ta kreska na podziałce bębna, która odpowiada wzdłużnej kresce wskaźnikowej na nieruchomej tulei.

GN_12_2016-16_7

Rys.7. Mikrometr do pomiarów zewnętrznych o zakresie 50-75 mm: 1 – kabłąk; 2 – kowadełko; 3 – wrzeciono; 4 – zacisk; 5 – tuleja; 6 – bęben; 7 – sprzęgło cierne (źródło: https://pl.wikipedia.org/wiki/Mikrometr_(przyrząd))

Aby nie uszkodzić gwintu wrzeciona i dokonać właściwego pomiaru bęben z podziałką obracany jest za pośrednictwem ciernego sprzęgła z pokrętłem. Obracając pokrętłem sprzęgła ciernego, obracamy jednocześnie wrzeciono, do chwili zetknięcia go z mierzonym przedmiotem, który z przeciwległej strony opiera się o nieruchome kowadełko. Jeżeli po dalszym pokręcaniu sprzęgło ślizga się i nie przesuwa wrzeciona należy położenie wrzeciona unieruchomić za pomocą zacisku i odczytać wynik pomiaru.
Do dokładnego wyznaczania wymiarów średnic otworów oraz głębokości otworów nieprzelotowych, zagłębień lub uskoków służą średnicówki i głębokościomierze mikrometryczne. Dokładność pomiarowa obu tych przyrządów wynosi 0,01 mm. W celu zwiększenia zakresu pomiarowego stosuje się odpowiednie przedłużacze.

dr Jan Krzos

Literatura pomocnicza
1. Figurski J., Popis S., Wykonywanie elementów maszyn, urządzeń i narzędzi, WSiP, Warszawa 2015.
2. Górecki A., Technologia ogólna – podstawy technologii mechanicznych, WSiP,
Warszawa 1998.
3. Jakubiec W., Malinowski J., Metrologia wielkości geometrycznych, WN-T, Warszawa2004.
