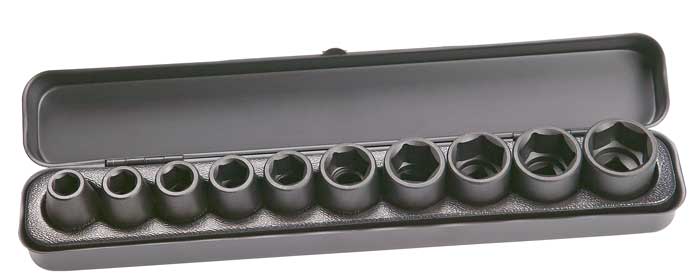

Nasadki (część IV). Nasadki udarowe

Narzędzia te od nasadek bezudarowych różni znacznie większa grubość ścianek i pewniejszy sposób mocowania na kołek z o-ringiem lub sprężynowy pierścień, a także większa waga.

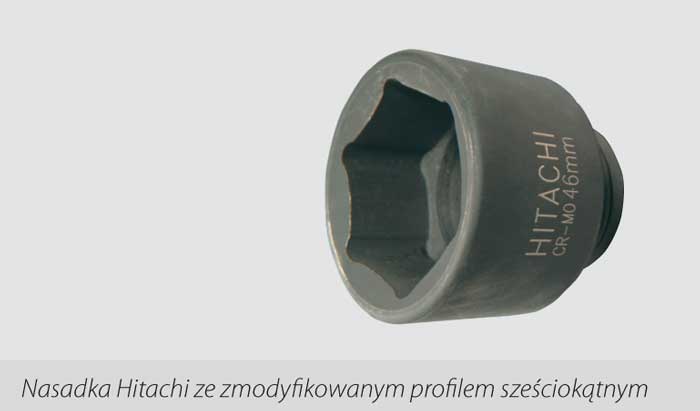

Dzięki tym cechom nasadki udarowe są zdolne do przenoszenia bardzo dużych momentów obrotowych, nawet powyżej 3000 Nm. Wartość przenoszonego momentu jest, oczywiście, wprost proporcjonalna do wielkości tego narzędzia. Nasadki te mają wyłącznie jedno sześciokątne wykonanie kształtowe części chwytowej, bo tylko ono może zapewnić im odpowiednią wytrzymałość. Profil dwunastokątny powoduje osłabienie ścianek bocznych i dlatego nie może być wykorzystany w nasadkach udarowych. Niektóre wykonania tych narzędzi posiadają zmodyfikowany profil sześciokątny. Celem tej modyfikacji jest

zwiększenie wytrzymałości nasadki oraz eliminacja uszkodzenia łba wkrętu, śruby czy wkrętu. Nasadki udarowe, tak jak bezudarowe, dzieli się także na grupy gabarytowe według wielkości ich napędu: 1/4”, 3/8”, 1/2”, 3/4”, 1” i 1.1/2”.

Warto tu wspomnieć, że istnieje osobna grupa tych narzędzi z napędem sześciokątnym 1/4”, przeznaczona do stosowania w akumulatorowych zakrętarkach udarowych. Napęd ten może być odchylany o pewien kąt, np. 15° w przypadku nasadek Hitachi, co pozwala nimi wkręcać pod kątem.

Poszczególnym wymiarom kwadratowych zabieraków w calach, zgodnie z normami ISO 1174 i DIN 3120, odpowiadają rozmiary podane w milimetrach: 6,3, 10, 12,5, 20, 25 i 37,5 mm. Narzędzia z zabierakiem 1/4” (6,3 mm według ISO 1174) mają rozmiary 5-17 mm (metryczne) oraz od 3/16” do 9/16” (calowe), z zabierakiem 3/8” (10 mm według ISO 1174) – 5-26 mm (metryczne) i od 1/4” do 1” (calowe), z zabierakiem 1/2” (12,5 mm według ISO 1174) – 10-27 mm (metryczne) i od 3/8” do 1. 1/2” (calowe), z zabierakiem 3/4” (20 mm według ISO 1174) – 17-41 mm (narzędzia metryczne) i 9/16”-2.3/8” (calowe), z zabierakiem 1” (25 mm według ISO 1174) – od 22 do 80 mm (metryczne) i 1”-2. 1/4” (calowe), z zabierakiem 1. 1/2” (37,5 mm według ISO 1174) – od 41 do 120 mm (metryczne) i 1. 3/8”-5. 5/8” (calowe). Warto tu wspomnieć, że produkuje się również nasadki z grotami końcówek do wkręcania (bita) zamiast części chwytowej. Ze względu na aplikację udarów groty te są przeważnie Torx® lub sześciokątne. W celu efektywnego stosowania opisywanych tu narzędzi używa się wielu akcesoriów służących do ich napędu: przystawki kątowe, złączki, adaptery, redukcje, ograniczniki momentuitd.
