Nasadki (część III). Nasadki bezudarowe

Wśród tych narzędzi rozróżnia się dwa podstawowe wykonania kształtowe: z częścią chwytową (1) sześciokątną lub (2) dwunastokątną.

Profil tych części obecnie jest modyfikowany w celu zwiększenia wytrzymałości nasadki oraz eliminacji uszkodzenia łba wkrętu, śruby czy nakrętki. Nasadki bezudarowe dzieli się także na grupy gabarytowe według wielkości ich napędu kwadratowego: 1/4”, 3/8”, 1/2”, 3/4” i 1”. Warto tu wspomnieć, że istnieje osobna grupa tych narzędzi z napędem sześciokątnym 1/4”, przeznaczona do stosowania w elektronarzędziach lub we wkrętakach ręcznych. Poszczególnym wymiarom zabieraków w calach, zgodnie z normami ISO 1174 i DIN 3120, odpowiadają rozmiary podane w milimetrach: 6,3, 10, 12,5,

20 i 25 mm. Mocowanie nasadek w pokrętłach czy grzechotkach jest wyłącznie kulkowe.

Nasadki różnią się także grubością ścianek części chwytowej, jej wielkością (rozmiarem) oraz długością. Różnice to wynikają z różnych warunków ich stosowania, np. nasadki o cienkich ściankach wykorzystuje się w miejscach, w których odległość łba śruby od ścianki elementu mocowanego jest bardzo mała. Narzędzia z zabierakiem 1/4” (6,3 mm według ISO 1174) mają rozmiary 3,2-14 mm (metryczne) oraz od 3/16” do 9/16” (calowe). Wysokość nasadek krótkich wynosi 20-32 mm, a długich – 50 mm. Nasadki z zabierakiem 3/8” (10 mm według ISO 1174) posiadają rozmiary 6-22 mm (metryczne) i od 1/4” do 7/8” (calowe). Ich długości to 28-38 mm (narzędzia krótkie) i 55 mm (długie). Nasadki z zabierakami kwadratowymi 1/2” (12,5 mm według ISO 1174) mają rozmiary 8-36 mm (metryczne) i od 1/4” do 1.1/4” (calowe). Narzędzia 1/2” krótkie mają wysokość 38-47 mm), a długie – 77-82 mm. Rozmiary nasadek z zabierakiem 3/4” (20 mm według ISO 1174) to 22-60 mm (narzędzia metryczne) i 7/8”-2.1/16” (calowe). Długość tych nasadek wynosi od 53 do 87 mm. Nasadki z zabierakiem 1” (25 mm według ISO 1174) mają rozmiary od 36 do 100 mm (metryczne) i 1.13/16”-3.3/8” (calowe).

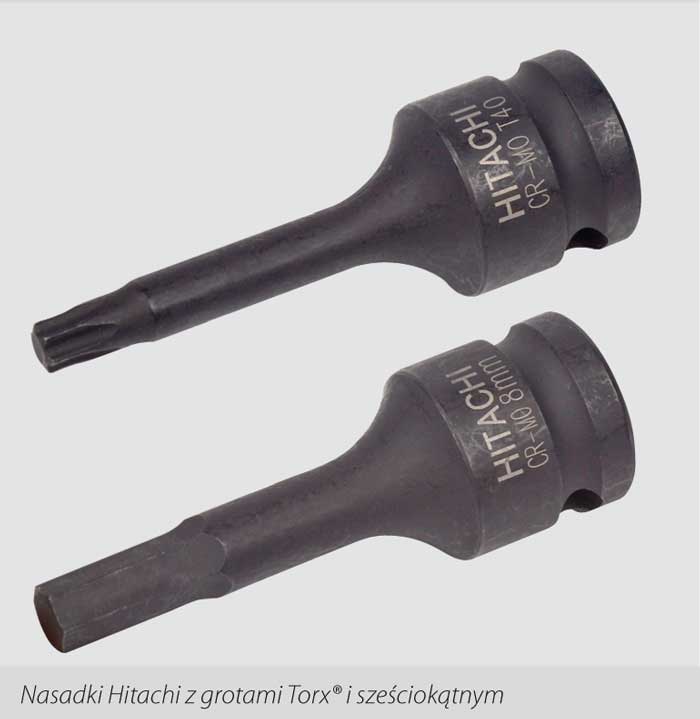

Warto tu wspomnieć, że produkuje się również nasadki z grotami końcówek do wkręcania (bita) zamiast części chwytowej. Groty te mogą być rowkowe, krzyżowe Philips czy Pozidriv, Torx®, Torx®TR, XZN, sześciokątne, kwadratowe, trójkątne, Torq-Set® lub Tri-Wing® itp.

Nasadki dwunastokątne, ponieważ są delikatniejsze i mniej wytrzymałe od sześciokątnych, stosuje się do połączeń nieuszkodzonych oraz nieskorodowanych, wykonanych zgodnie z normami. Niewątpliwą ich zaletą, w porównaniu do nasadek sześciokątnych, jest łatwiejsze zakładanie ich na łeb łącznika gwintowego. Nasadki sześciokątne mogą być stosowane do połączeń gwintowych rozkalibrowanych, częściowo uszkodzonych lub zardzewiałych.

W celu efektywnego stosowania opisywanych tu narzędzi używa się wielu akcesoriów służących do ich napędu: pokręteł, rękojeści, grzechotek, przedłużaczy, przegubów, redukcji itd. W artykule opiszemy jedynie akcesoria, które umożliwiają wykorzystywanie nasadek bezudarowych w elektronarzędziach. W maszynach tych stosuje się tego typu narzędzia z sześciokątnym napędem 1/4”. Takie nasadki przeważnie nie wymagają dodatkowych akcesoriów. Ich uchwyt bowiem pasuje do chwytów stosowanych we wkrętarkach, jak i uchwytów wiertarskich używanych w wiertarkach udarowych i bezudarowych, wiertarko-wkrętarkach oraz młotkach obrotowych SDS-plus. W celu stosowania nasadek z zabierakami kwadratowymi stosuje się specjalne chwyty posiadające napęd sześciokątny 1/4” i np. kwadratowy zabierak 1/2”. Są dostępne także specjalne chwyty z zabierakiem 1/2” oraz z napędem (uchwytem) SDS-plus, przeznaczone wyłącznie do używania w młotkach obrotowych SDS-plus.
