NAJWYŻSZY POZIOM MOBILNOŚCI I PRECYZJI CIĘCIA. UKOŚNICA FESTOOL KAPEX KS 60 (CZĘŚĆ IV).

Ukośnica Festool KAPEX KS 60 wyznacza nowe standardy mobilności, jakości cięcia oraz wszechstronności dla tego typu maszyn na tarcze o średnicy 216 mm. W czwartym artykule poświęconym tej pilarce omawiamy precyzyjne cięcia ukośne z zastosowaniem kątownika Festool SM-KS.

Przypomnijmy, bardzo użytecznym akcesorium ukośnicy Festool KAPEX KS 60 jest kątownik nastawny SM-KS (fot. 1.). Wchodzi on w skład standardowego wyposażenia modeli KAPEX KS 60 E-Set, KAPEX KS 60 E-UG-Set, KAPEX KS 60 E-UG-Set/XL i ułatwia precyzyjne docinanie listew narożnych oraz ich kątowe łączenie, gdyż pozwala odwzorowywać faktycznie istniejące kąty. Jak wiadomo, w zdecydowanej większości przypadków w budownictwie nie mamy do czynienia z

kątami o wartościach: 15°, 22.5°, 30°, 45° czy 90°, lecz mniej lub więc do nich zbliżonymi. To zaś jest przyczyną sporych trudności podczas dokładnego dopasowywania i łączenia listew, cokołów itp. Problemy z różnymi wartościami kątów ścian czy boków elementów skutecznie rozwiązuje zastosowanie pilarki KAPEX KS 60 ze wspomnianym kątownikiem SM-KS. Aby móc wykorzystać przyrząd, należy wyjąć go ze schowka (fot. 2.) w maszynie, następnie przykładamy jego ramiona do narożnika, co pozwala nam przenieść zewnętrzne (fot. 3.) i wewnętrzne (fot. 4.) kąty ścian, boków mebli itp. Gdy mamy odwzorowany faktyczny kąt ścian (fot. 3. i 4.) oraz zablokowany na nim kątomierz, za pomocą tego przyrządu przenosimy go na ukośnicę Festool KAPEX KS 60. Aby dokładnie przenosić kąty tworzone przez ściany i móc precyzyjnie ciąć wzdłuż ich dwusiecznej, należy odblokować mechanizm zapadkowy obrotowego stołu pilarki i dokładnie ustawić kątomierz.

Fot_01_Kapex_KS0_cz4

Fot. 1. Kątownik Festool SM-K

Odblokowanie mechanizmu zapadkowego (fot. 5.) umożliwia w pilarce płynne ustawienie dowolnej wartości kąta w zakresie ±60°. Kątomierz ustawiamy, opierając najpierw jedno z jego ramion o przykładnicę boczną ukośnicy. Następnie dosuwamy ramię pilarki do korpusu przyrządu tak, aby zgadzały się znaczniki znajdujące się na nim i maszynie (fot. 6.). Prawidłowe wykonanie tych czynności umożliwia precyzyjne przeniesienie kąta np. ze ściany na pilarkę (fot. 7.), co oznacza faktycznie dokładne kątowe ustawienie ramienia pilarki. Pozwala to wykonywać cięcia dokładnie wzdłuż dwusiecznej przeniesionego kąta, o czym wyżej wspominaliśmy (fot. 8.). Należy zwrócić tu uwagę, że w podczas docinania listew narożnych kątomierz opieramy jednym bokiem np. o lewą prowadnicę, a następnie drugim o prawą (fot. 9.) lub odwrotnie. Efekt zastosowanego rozwiązania do dokładnego docinania listew narożnych pokazuje fotografia 10.

Fot_02_Kapex_KS0_cz4

Fot. 2. Wyjęcie kątownika z schowka w pilarce

Warto tu zwrócić uwagę, że ukośnicą Festool KAPEX KS 60 można w pozycji pionowej docinać cokoły o wysokości do 60 mm. W przypadku wyższych listew np. 120 mm (fot. 11.) posługujemy się odczytem wartości kąta odwzorowanego kątomierzem dokonanym na poziomej podziałce kątowej obrotowego stołu pilarki. Następnie według odczytanej wartości ustawiamy ucios, posługując się podziałką dla kątów pionowych i dokonujemy cięcia (fot. 12. i 13).

Fot_03_Kapex_KS0_cz4

Fot. 3. Odwzorowanie kąta zewnętrznego

Pilarkę Festool KAPEX KS 60 możemy oczywiście wykorzystać nie tylko do docinania listew drewnianych czy drewnopochodnych, ale także wykonanych z innych materiałów, np. z aluminium czy tworzyw sztucznych. W tym celu należy użyć tarcz pilarskich o odpowiednim zastosowaniu materiałowym, które znajdują się w ofercie Festool (fot. 14.) i zapewniają uzyskanie najwyższej jakości rezultatów obróbczych.

ST (Festool), pins



Dane techniczne ukośnicy Festool KAPEX KS 60

Pobór mocy

1200 W

Obroty

1300-3500 min-1

Średnica tarcza pilarskiej

216 mm

Maks. wymiary przecinanych elementów 90°/90°

305 x 60 mm

Maks. wymiary przecinanych elementów 45°/90°

215 x 60 mm

Maks. wymiary przecinanych elementów 60°/90° (prawa strona)

150 x 60 mm

Maks. wymiary przecinanych elementów 45°/45° (lewa strona)

215 x 40 mm

Maks. wymiary przecinanych elementów 45°/45° (prawa strona)

215 x 20 mm

Kąt nachylenia

47/46°

Kąt uciosu

60/60°

Wymiary (szer. x gł. x wys.)

661 x 475 x 430 mm

Przyłącze do odsysania pyłu Ø

27/36 mm

Ciężar

17,8 kg



Fot_04_Kapex_KS0_cz4

Fot. 4. Odwzorowanie kąta wewnętrznego



[sam_pro id="3_4" codes="true"][sam_pro id="3_3" codes="true"]

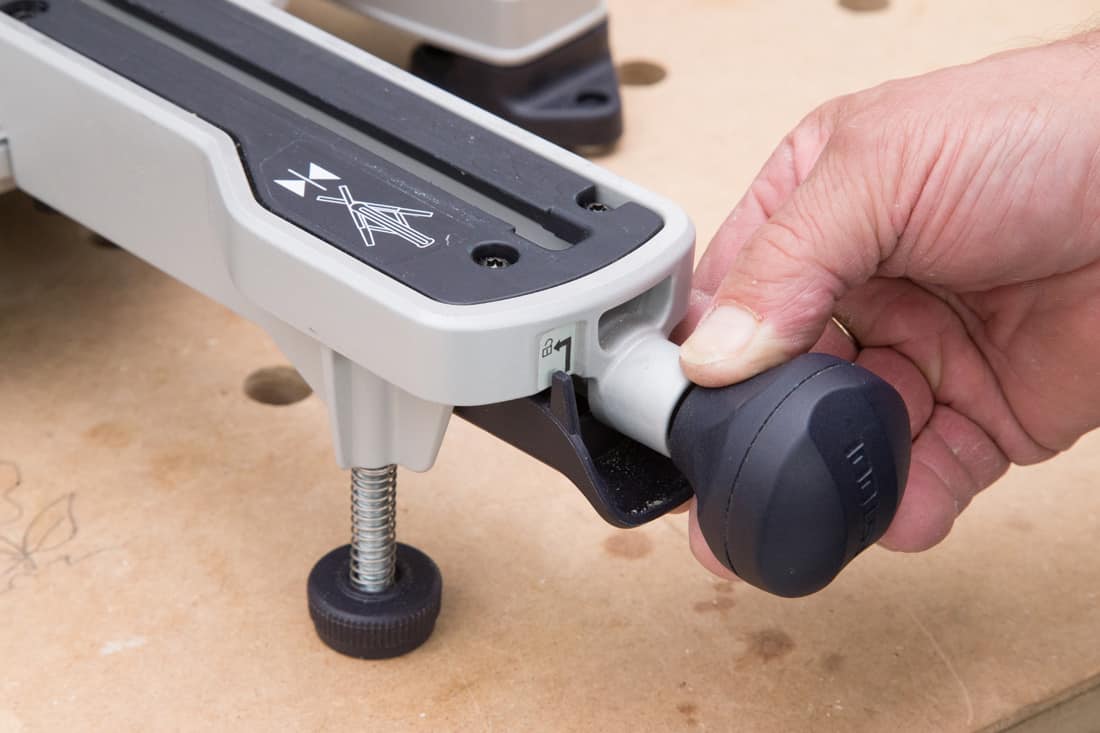

loading="lazy" class="wp-image-44675 size-full" src="https://portalnarzedzi.pl/wp-content/uploads/2017/09/Fot_05_Kapex_KS0_cz4.jpg" width="1100" height="733" srcset="https://portalnarzedzi.pl/wp-content/uploads/2017/09/Fot_05_Kapex_KS0_cz4.jpg 1100w, https://portalnarzedzi.pl/wp-content/uploads/2017/09/Fot_05_Kapex_KS0_cz4-300x200.jpg 300w, https://portalnarzedzi.pl/wp-content/uploads/2017/09/Fot_05_Kapex_KS0_cz4-1024x682.jpg 1024w, https://portalnarzedzi.pl/wp-content/uploads/2017/09/Fot_05_Kapex_KS0_cz4-360x240.jpg 360w" sizes="(max-width: 1100px) 100vw, 1100px"/> Fot. 5. Odblokowanie mechanizmu zapadkowego



Fot_06_Kapex_KS0_cz4

Fot. 6. Do dokładnego ustawienia kątownika służą znaczniki



Fot_07_Kapex_KS0_cz4

Fot. 7. Prawidłowo ustawiony kątomierz na pilarce



Fot_08_Kapex_KS0_cz4

Fot. 8. Dokładne cięcie wzdłuż dwusiecznej



Fot_09_Kapex_KS0_cz4

Fot. 9. Kątownik oparty bokiem o prawą prowadnicę



Fot_10_Kapex_KS0_cz4

Fot. 10. Dokładnie spasowane przyścienne listwy narożne



Fot_11_Kapex_KS0_cz4

Fot. 11. Cokół o wysokości 120 mm



Fot_12_Kapex_KS0_cz4

Fot. 12. Docinanie wysokich cokołów



Fot_13_Kapex_KS0_cz4

Fot. 13. Dokładnie spasowane cokoły narożne



Fot_14_Kapex_KS0_cz4

Fot. 14. Tarcze pilarskie Festool do ukośnicy KAPEX KS60
