Mobilna kamera termowizyjna YATO YT-72931

W portfolio narzędzi pomiarowych YATO znalazła się mobilna, miniaturowa kamera termowizyjna YT-72931 przeznaczona do stosowania ze smartfonami. Posiada funkcję dokumentowania wyników pomiarów i przeznaczona jest do wizualizacji i wykrywania różnic temperatury.

Parametry i możliwości pomiarowe

YATO YT-72931 to miniaturowa kamera termowizyjna najnowszej generacji opracowana jako akcesorium peryferyjne dla smartfonów z systemem Android. Do łączenia obu urządzeń służy złącze USB-C. Aby kamera mogła pracować, konieczne jest zainstalowanie na smartfonie aplikacji YATO Thermal. Zanim opowiemy o jej funkcjonalnościach, przyjrzyjmy się parametrom kamery termowizyjnej YATO YT-72931. Możemy nią mierzyć temperaturę w 2 zakresach: -15°C do +150°C i 150°C do 550°C. Ma ona czułość ≤50 mK (@ 25°C), co oznacza, że wykrywa różnice temperatur ≥ 0,05°C (50 miliKelwinów). Taka czułość plasuje ją wśród urządzeń średniej klasy. Jej dokładność mierzenia temperatury wynosi ±3°C (−15 ~ −10°C), ±2°C lub ±2% (−10 ~ 550°C) – oznacza to, że poniżej 100°C obowiązuje dokładność stała ±2°C, natomiast powyżej tej wartości błąd rośnie proporcjonalnie do temperatury i wynosi ±2%. Należy tu zauważyć, że te parametry sytuują miniaturową kamerę YATO o cenie niespełna 800 zł brutto (dane z toya24.pl) wśród kamer średniej klasy, których koszt w zależności zaawansowania technicznego waha się 2500-6000 zł brutto.

Zastosowania praktyczne kamery

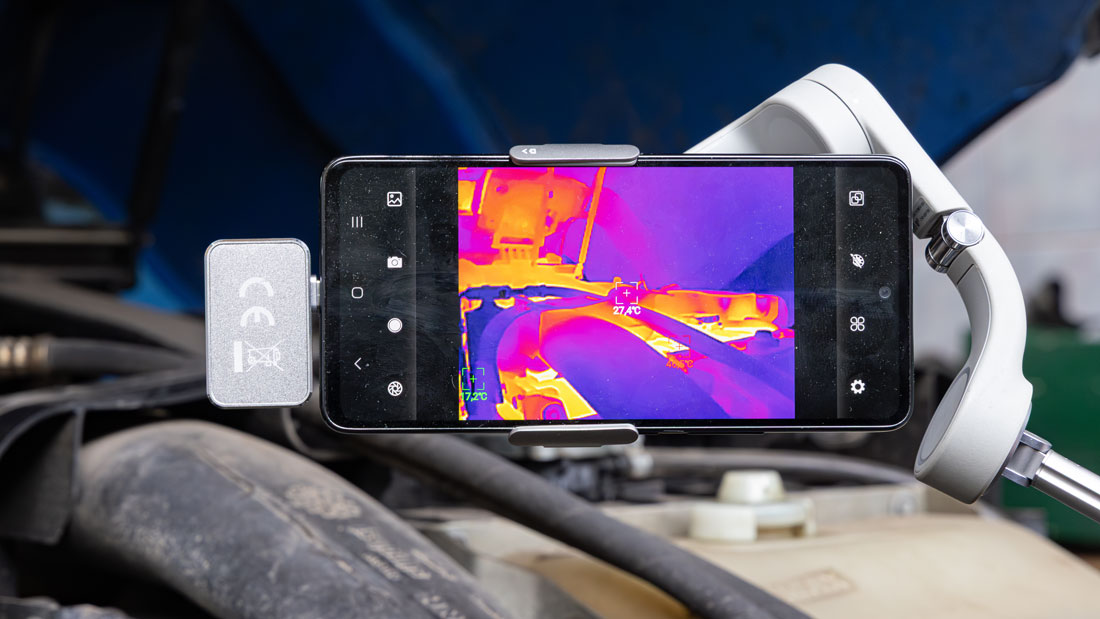

Przekładając podane wartości parametrów na wnioski praktyczne, możemy powiedzieć, że kamerą YATO YT-72931 wykryjemy mostki termiczne, przegrzewające się elementy, różnice temperatur w instalacjach itp. Dlatego omawiany sprzęt doskonale sprawdzi się w diagnostyce warsztatowej, samochodowej, budowlanej, instalacji elektrycznych, klimatyzacji, wentylacji, centralnego ogrzewania, a nawet układów elektrycznych i elektronicznych. Może być także użyty w inspekcjach przemysłowych itp. Jak widać, paleta jego zastosowań jest dość duża i odpowiada kamerom średniej klasy.

Sensor, optyka i jakość obrazowania

Podstawową funkcją elektroniki kamery termowizyjnej YATO jest przetworzenie danych z sensora podczerwieni i obrazowanie rozkładu promieniowania podczerwonego dla badanego kamerą obiektu poprzez utworzenie jego kolorowej mapy na ekranie LCD. Jest ona jednocześnie mapą rozkładu temperatury na badanej powierzchni.
W kamerze termowizyjnej YATO YT-72931 zastosowano sensor o rozdzielczości 256 × 192 px, czyli o liczbie punktów pomiarowych wynoszącej 49.152. Co istotne, każdy piksel detektora rejestruje natężenie promieniowania podczerwonego, które następnie przeliczane jest na temperaturę, co umożliwia prowadzenie punktowych pomiarów na całej powierzchni obrazu. Sensor wykonano w technologii mikrobolometrycznej VOx (tlenek wanadu), która charakteryzuje się dobrą czułością termiczną i stabilnością pracy, co daje czytelny obraz i wiarygodną detekcję różnic temperatur.

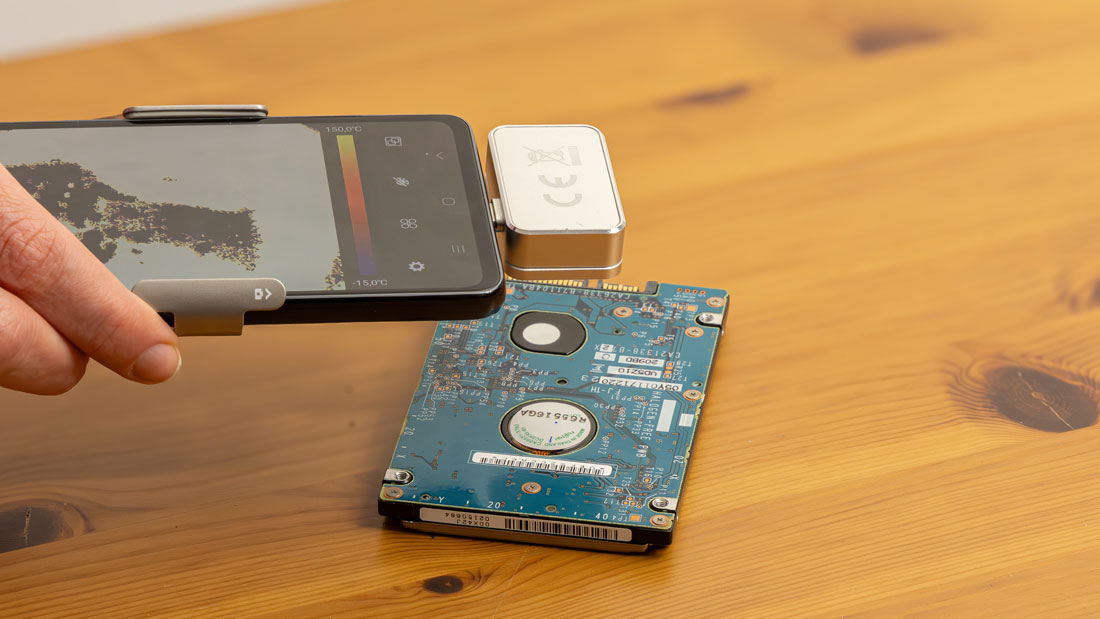

W urządzeniu zastosowano układ optyczny o polu widzenia (FOV) wynoszącym 56 × 42° oraz rozdzielczości kątowej (IFOV) 3,75 mrad. Wartość IFOV na poziomie 3,75 mrad oznacza, że z odległości 1 m pojedynczy piksel (rozmiar – 12 µm) odpowiada obszarowi o wymiarze ok. 3,75 mm, co w praktyce określa minimalny rozmiar detalu, jaki kamera jest w stanie wiarygodnie zarejestrować. Warto przy tym zaznaczyć, że efektywna rozdzielczość obrazu (Super Resolution) wynosi 512 × 384 px, co jest wynikiem interpolacji (powiększenia) obrazu z sensora i poprawia jego czytelność wizualną. Częstotliwość odświeżania obrazu na poziomie ≤25 Hz zapewnia płynny jego podgląd i dostrzeganie najdrobniejszych zmian temperatury, jak też komfortową pracę podczas obserwacji dynamicznych jej zmian. Układ optyczny kamery YATO YT-72931 ma ostrość stałą (ogniskowa – 3,2 mm) i umożliwia wykonywanie pomiarów z odległości do 25 cm do 5 m. Co ważne, dołączona do zestawu soczewka makro skraca odległość pomiaru do około 4 cm, w zamian zyskujemy dokładny obraz termiczny najmniejszych elementów na płytkach PCB smartfonów, laptopów, płytek sterujących, itp. Bez problemu zaobserwujemy obraz termiczny grzejącej się ścieżki o szerokości poniżej 1 mm

Aplikacja mobilna i obsługa

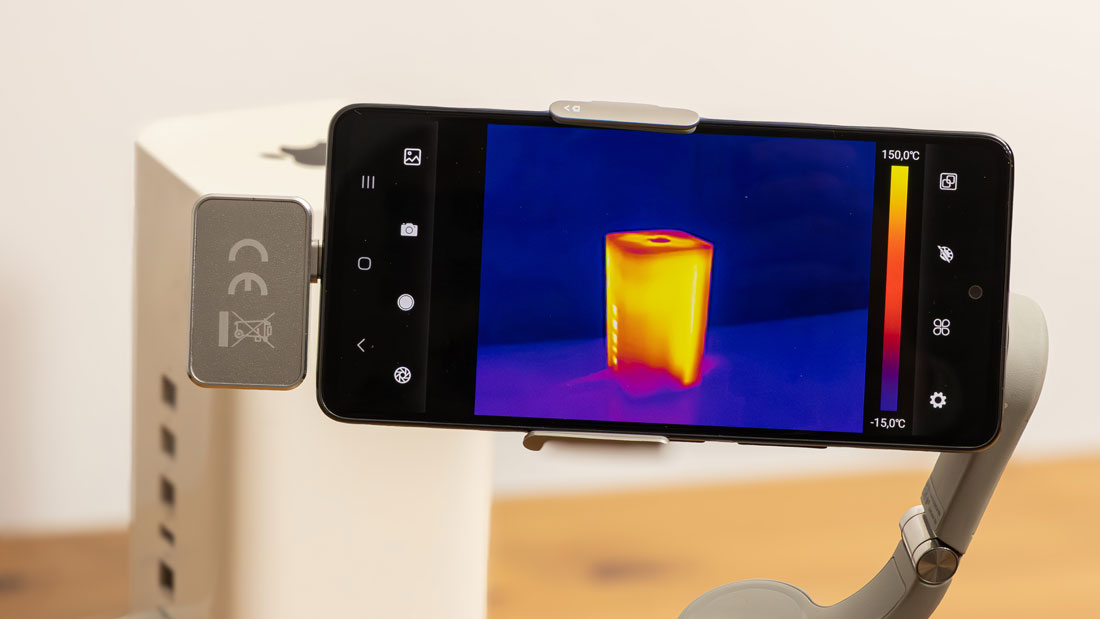

Pracą kamery steruje się z poziomu smartfona aplikacją YATO Thermal. Jest ona funkcjonalna i intuicyjna w obsłudze. Na ekranie głównym użytkownik ma dostęp do wszystkich kluczowych funkcji: wykonywania zdjęć i nagrań wideo, przeglądania materiałów w galerii, wyboru trybów analizy temperatury, zmiany palety kolorów i ustawień pomiarowych.
Omówienie funkcji aplikacji zaczniemy od konfiguracji podstawowych parametrów wpływających na dokładność pomiaru. Umożliwia ona wybór jednostki temperatury (°C lub °F), zakresu pomiarowego niskiego lub wysokiego, progów alarmów temperatury, emisyjności zakresie do 0,01 do 1,0 i odległości pomiaru. Dodatkowo dostępna jest korekcja obrazu (jasność, kontrast, redukcja szumów), co pozwala poprawić jego czytelność w trudniejszych warunkach. Jest też funkcja odświeżania migawki odpowiadająca za okresową kalibrację sensora. Jej użycie stabilizuje obraz i poprawia wiarygodność pomiarów, co ma znaczenie zwłaszcza przy dłuższej pracy urządzenia.

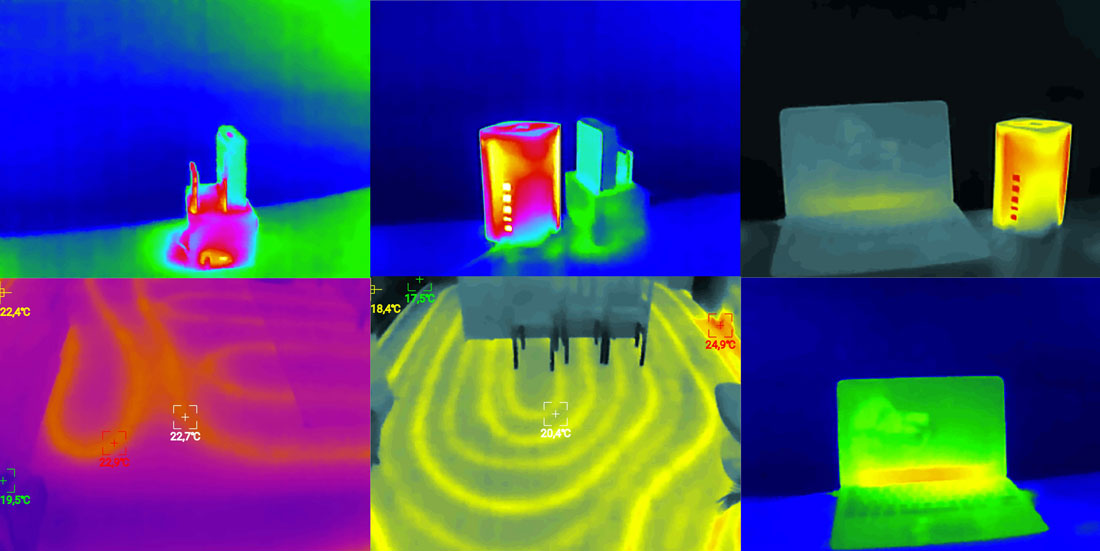

Aplikacja YATO Thermal pozwala też na dostosowanie rozkładu kolorów ekranu LCD do zakresu mierzonych temperatur. Użytkownik ma do dyspozycji 10 palet kolorów: czerwony żelazny, czerwony ciepły, biały ciepły, czarny ciepły i różne warianty palety tęczowej. Zmiana palety pozwala lepiej dopasować obraz do analizowanego obiektu i zwiększyć czytelność różnic temperatur.

Tryby pomiarowe i analiza temperatury

Aby ułatwić prawidłowe wykonywanie pomiarów, kamera YATO YT-72931 swoim użytkownikom oferuje 3 tryby pomiarowe: punktowy, liniowy i strefowy (tzw. regionalny). W pierwszym trybie na ekranie wyświetlane są jednocześnie: temperatura centralna, najwyższa i najniższa. Użytkownik może dodatkowo wskazać własny punkt pomiarowy, co pozwala szybko zlokalizować źródła strat ciepła lub przegrzewania elementów. Z kolei w liniowym trybie pomiarowym, po narysowaniu linii na ekranie smartfona aplikacja automatycznie analizuje przebieg temperatury oraz wartości minimalne i maksymalne. Tryb ten sprawdza się np. przy analizie mostków termicznych lub rozkładu temperatury na przewodach. Trzeci z trybów pracy – pomiar obszarowy – po zaznaczeniu prostokątnego obszaru na ekranie służy do oceny temperatur skrajnych i rozkładu temperatury w wybranej strefie.
Kamera YATO YT-72931 umożliwia również zapisywanie uzyskanych obrazów termicznych w plikach „jpg” i nagrywanie wideo z rejestracją rozkładu temperatur w formacie mp4. Materiały zapisywane są bezpośrednio w pamięci smartfona, co upraszcza ich dalsze wykorzystanie – np. w dokumentacji technicznej lub materiałach publikacyjnych. Dostępne są w galerii zdjęć i wideo.

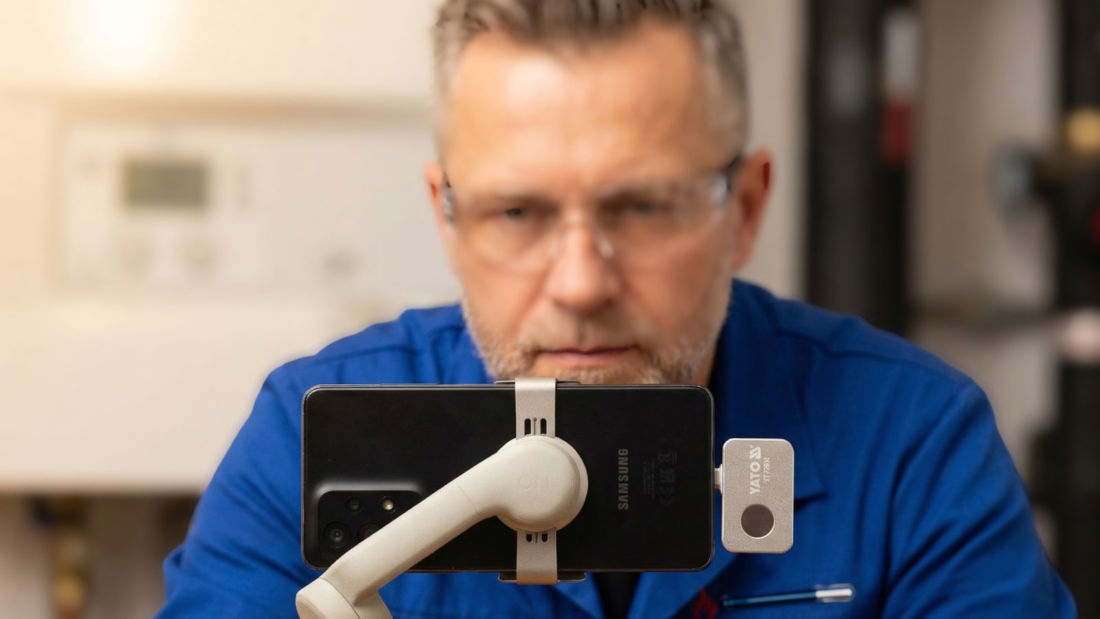

Kompaktowa konstrukcja i bezpośrednie mocowanie USB-C

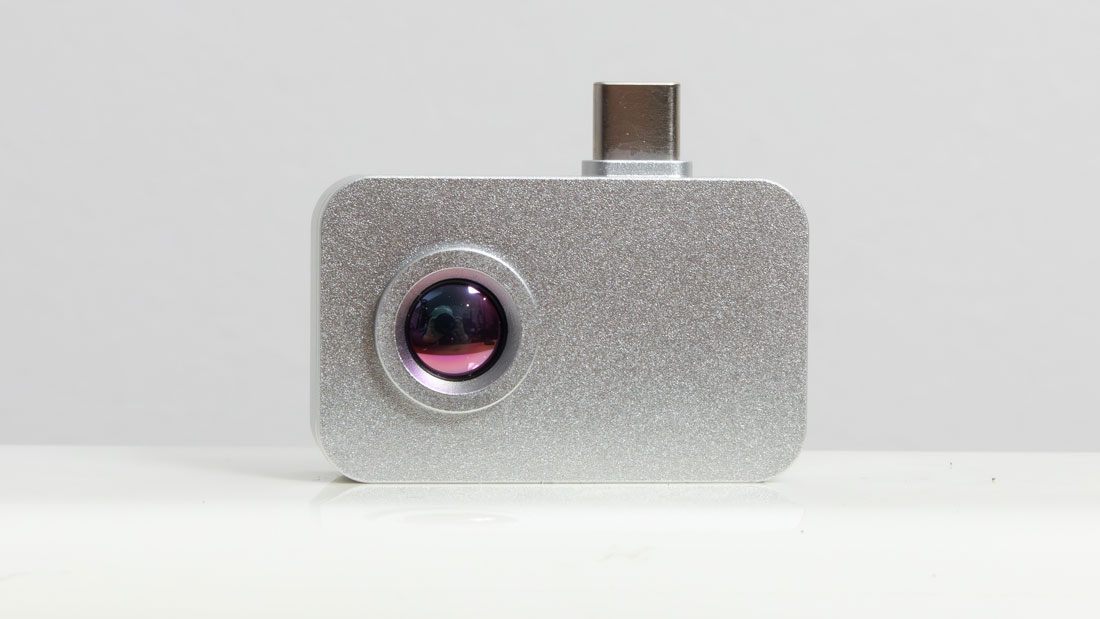

Prezentowana kamera termowizyjna YATO YT-72931 to urządzenie miniaturowe (45 x 36,7 x 11,5 mm), ważące 15 g i do swojej pracy pobierające energię 0,35 W. Zasilane jest przez port USB-C prądem o napięciu 5 V. Co ważne, złącze USB-C, tak jak w przypadku pendrive’ów, służy do mocowania kamery w smartfonie.

Podsumowując, mobilna kamera termowizyjna YATO YT-72931 jest rozwiązaniem, które łączy miniaturową konstrukcję z parametrami pozwalającymi na prowadzenie diagnostyki termicznej. Zastosowany sensor o rozdzielczości 256 × 192 px, czułość na poziomie ≤50 mK oraz funkcjonalna aplikacja mobilna YATO Thermal sprawiają, że urządzenie umożliwia skuteczne wykrywanie różnic temperatur i lokalizację problemów w wielu obszarach techniki – od instalacji budowlanych i HVAC po elektronikę. Jednocześnie należy pamiętać, że – jak w przypadku wszystkich kamer tej klasy – pomiary mają charakter przede wszystkim porównawczy, a ich dokładność zależy od warunków pracy i poprawności ustawień. W swojej kategorii cenowej YATO YT-72931 stanowi jednak narzędzie oferujące duże możliwości pomiarowe, pełną mobilność i wiele przydatnych funkcjonalności – może być z powodzeniem wykorzystywane przez profesjonalistów: instalatorów, serwisantów, budowlańców itd.

pins

Dane techniczne kamery termowizyjnej YATO YT-72931

FAQ – mobilna kamera termowizyjna YATO YT-72931

Czym jest kamera termowizyjna YATO YT-72931?

To miniaturowa kamera termowizyjna współpracująca ze smartfonami z Androidem, służąca do wizualizacji i analizy rozkładu temperatury, jej mierzenia oraz wykrywania tzw. różnic cieplnych.

Jakie zakresy temperatur obsługuje urządzenie?

Kamera pracuje w dwóch zakresach pomiarowych: od −15°C do +150°C oraz od 150°C do 550°C.

Jaka jest dokładność i czułość pomiarów?

Czułość wynosi ≤50 mK (0,05°C), a dokładność to ±2°C lub ±2% w zależności od temperatury, co klasyfikuje urządzenie w segmencie średnim.

Do jakich zastosowań nadaje się kamera YATO YT-72931?

Sprawdza się w diagnostyce budowlanej, instalacjach HVAC, elektryce, motoryzacji oraz elektronice – wszędzie tam, gdzie istotna jest analiza rozkładu temperatur.

Jaką rozdzielczość ma sensor i jaka jest jakość obrazu?

Sensor ma rozdzielczość 256 × 192 px (49 152 punktów pomiarowych), a dzięki funkcji Super Resolution obraz może być prezentowany w rozdzielczości 512 × 384 px.

Jak działa kamera i jakie ma parametry optyczne?

Urządzenie wykorzystuje sensor VOx i oferuje pole widzenia 56 × 42°, IFOV 3,75 mrad oraz odświeżanie do 25 Hz, co zapewnia płynny i czytelny obraz.

Czy kamera umożliwia pomiar małych elementów?

Tak, szczególnie z użyciem soczewki makro, która pozwala na analizę bardzo małych komponentów, np. ścieżek na płytkach PCB.

Jak steruje się urządzeniem?

Obsługa odbywa się przez aplikację mobilną YATO Thermal, która umożliwia konfigurację parametrów, analizę obrazu i zapis danych.

Jakie tryby pomiarowe oferuje kamera?

Dostępne są trzy tryby: punktowy, liniowy i obszarowy (strefowy/regionalny), umożliwiające dokładną analizę rozkładu temperatur.

Czy można zapisywać wyniki pomiarów?

Tak, kamera umożliwia zapisywanie zdjęć w formacie JPG oraz nagrań wideo MP4 bezpośrednio w pamięci smartfona.

Jak zasilana jest kamera i jak się ją montuje?

Zasilanie odbywa się przez port USB-C, który jednocześnie służy do bezpośredniego montażu urządzenia w smartfonie.

Czy kamera nadaje się do profesjonalnych zastosowań?

Tak, w swojej klasie cenowej oferuje funkcjonalność wystarczającą dla instalatorów, serwisantów i techników, choć pomiary mają charakter głównie porównawczy.
