2 w 1, czyli Panasonic EY7549

Panasonic EY7549 to funkcjonalne połączenie w jednej maszynie wiertarko-wkrętarki i klucza udarowego, które nazwano akumulatorowym multiurządzeniem udarowym (ang. MULTI-IMPACT&DRILLDRIVER). Przyjrzeliśmy się mu bliżej w redakcyjnym warsztacie.

Na pierwszy rzut oka Panasonic EY7549 wygląda niestandardowo, gdyż jawi się jako wiertarko-wkrętarka zakończona nie uchwytem wiertarskim, lecz zabierakiem 1/2”. Ten unikalny kształt jest wynikiem połączenia wiertarko-wkrętarki i klucza udarowego w jednym urządzeniu. Patrząc na elektronarzędzie z punktu widzenia jego konstrukcji, mamy w nim budowę typu „T”, 2-polowy silnik prądu stałego, 21-stopniowe sprzęgło z pierścieniem do ustawiania wielkości momentu obrotowego w zakresie 0,7–4,4 Nm i funkcji wiercenia, przekładnię planetarną 2-biegową, udarowy mechanizm kowadełkowy, suwakowy przełącznik

biegów i trybów pracy (wiertarko-wkrętarka albo klucz udarowy), uchwyt zabierakowy 1/2”, autoblokadę wrzeciona oraz elektronikę sterującą, diodę LED, mocowanie akumulatora w dolnej części rękojeści itd. W wyposażeniu urządzenia znajduje się demontowalny szybkomocujący uchwyt wiertarski, który beznarzędziowo zakłada się na zabierak 1/2”.

Aby pracować Panasonikiem EY7549 jako wiertarko-wkrętarką, przełącznikiem suwakowym znajdującym się w górnej części obudowy silnika ustawiamy pierwszy bieg (0–380 obr./min, moment obrotowy – 26 Nm) albo drugi (0-1200 obr./min, moment obrotowy – 9 Nm). Postępujemy więc tak, jakbyśmy mieli w ręce klasyczną wiertarko-wkrętarkę. Jedyna różnica polega na tym, że musimy na zabierak 1/2” założyć znajdujący się w wyposażeniu maszyny wspomniany uchwyt wiertarski. Jeśli zaś chcemy Panasonika EY7549 użyć jako klucza udarowego, zdejmujemy uchwyt wiertarski, o ile jest założony, i tym samym przełącznikiem suwakowym ustawiamy tryb wkręcania udarowego. Wtedy maszyna generuje 0–2300 udarów/min (maksymalny moment obrotowy – 150 Nm). Jak widać, obsługa maszyny jest dziecinnie łatwa, prosta i intuicyjna.

Jakie są pożytki praktyczne z tak skonstruowanego elektronarzędzia? Sądzimy, że japońskim konstruktorom chodziło o stworzenie urządzenia maksymalnie dostosowanego do wykonywania różnych prac instalacyjnych, serwisowych i montażowych, głównie w terenie, gdzie nie możemy zabrać kontenera przydatnych maszyn. Urządzenie doskonale sprawdzi się w pracach wykonywanych na wysokości, np. na różnego rodzaju wieżach, podczas konserwacji turbin wiatraków produkujących energię elektryczną itd. Jeśli cenimy sobie ekonomię pracy, możemy go też z powodzeniem używać w warsztatach czy zakładach produkcyjnych lub usługowych. Nie musimy wtedy posługiwać się dwoma narzędziami, wystarczy nam jedno równie efektywne.

W Panasoniku mamy zasilanie 14,4 V z systemowych akumulatorów litowo-jonowych. W wyposażeniu testowanej maszyny są baterie o pojemności 4,2 Ah. Panasonic z akumulatorem 4,2 Ah to bardzo lekkie elektronarzędzie, ważące 1,85 kg. Wykonano je z najwyższej jakości materiałów odpornych na czynniki niszczące. EY7549 to sprzęt „Tough tools IP”, czyli dokładnie zabezpieczony przed niszczącym działaniem pyłu i wilgoci, co wyróżnia elektronarzędzia Panasonic na rynku. Wywiercimy nim w drewnie otwory o średnicy do 35 mm, w metalu – do 13 mm, jak też zamontujemy wkręty o średnicy 6,8 mm (tryb wiertarko-wkrętarki, I bieg) i śruby M14 (tryb klucza udarowego).
W testowanym Panasoniku EY7549 zastosowano rozbudowany elektroniczny system sterujący, którego komunikujące się ze sobą komponenty znajdują się w maszynie, akumulatorach Li-Ion i ładowarkach. Elektronika monitoruje i steruje obrotami, stabilizuje je, chroni silnik przed nadmiernym przeciążeniem, a ogniwa baterii – przed nadmiernym rozładowaniem, przeładowaniem, zbyt wysokim prądem rozładowania oraz nadmierną temperaturą ogniw. Komunikuje też operatorowi za pomocą wskaźników diodowych przeciążenia urządzenia i konieczność wymiany baterii z powodu rozładowania.


Wyniki redakcyjnych testów efektywności pracy

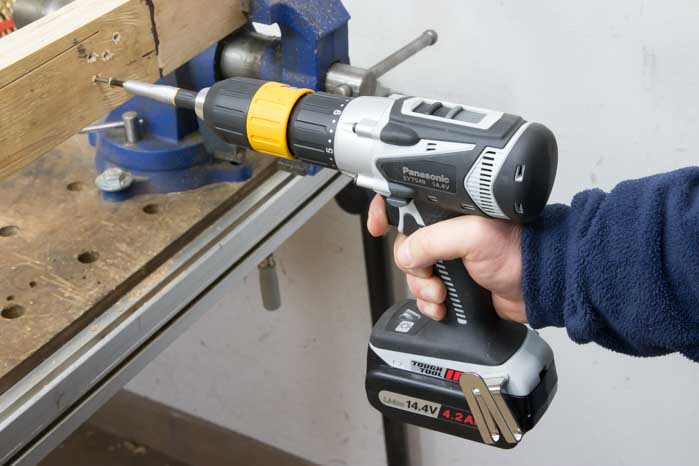

Test akumulatorowego multiurządzenia udarowego Panasonic EY7549 rozpoczęliśmy od sprawdzenia trybu wiertarko-wkrętaki. Najpierw w laminowanym blacie kuchennym o grubości 40 mm wierciliśmy przelotowo wiertłem 3-ostrzowym o średnicy 25 mm. Zadanie wykonaliśmy na pierwszym biegu w czasie 8,09 s. Następnie w dwóch połączonych płytach wiórowych o sumarycznej grubości 35 mm wykonaliśmy otwór przelotowy o średnicy 22 mm. Użyliśmy do tego wiertła 3-ostrzowego. Operacja trwała 2,07 s. Następnie wkręcaliśmy z użyciem sprzęgła ograniczającego moment i drugiego biegu. Sprzęgło ustawiliśmy

na pozycję 11., a w testowanym urządzeniu zamontowaliśmy bit TORX. Niewielki wkręt 3 x 48 mm zamocowaliśmy w elemencie ze sklejki liściastej w 1,03 s. Przy tym dzięki zastosowaniu sprzęgła uzyskaliśmy zagłębienie łba wkrętu równo z powierzchnią sklejki.

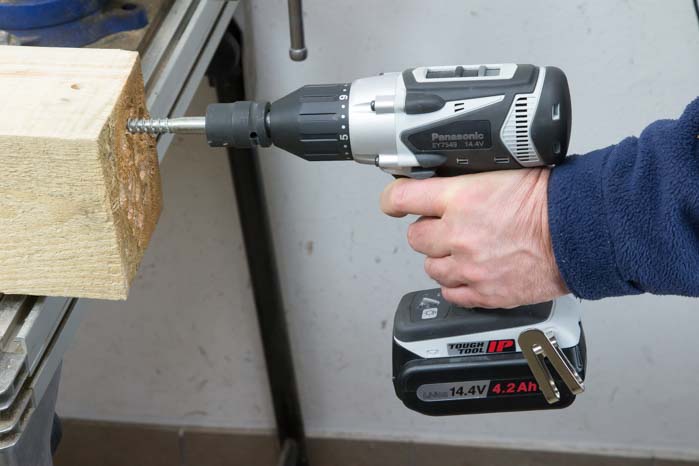

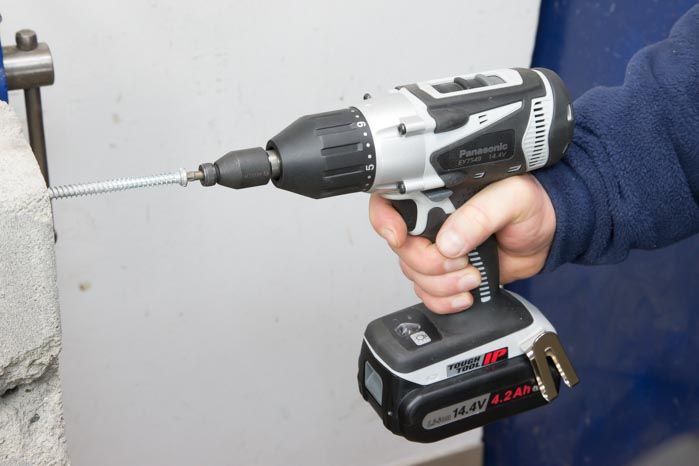

Po tej próbie przystąpiliśmy do testów trybu klucza udarowego. Najpierw zamocowaliśmy w elemencie betonowym specjalną śrubę 7,4 x 130 mm. Wkręcaliśmy ją w otwór o średnicy 5,5 mm. Zadanie do wykonaliśmy 9,01 s. W ostatnim ekstremalnym teście montowaliśmy w belce sosnowej śrubo-wkręt 11 x 100 mm. Operacja ta zajęła nam 82,84 s.

Reasumując, akumulatorowe multiurządzenie udarowe Panasonic EY7549 na każdym trybie pracy oferuje nam profesjonalną wydajność, co pokazuje, że jest w pełni funkcjonalnym elektronarzędziem o niespotykanym na rynku wysokim stopniu uniwersalności. Z jego funkcjonalności może skorzystać praktycznie każdy fachowiec zajmujący się wykańczaniem wnętrz lub instalatorstwem, jak też montażysta czy serwisant urządzeń przemysłowych lub instalacji stosowanych w nowoczesnych budynkach. Podane tu wyniki można porównać z naszymi testami na www.portalnarzedzi.pl (linki QR Cody podane w tabeli zawartej w artykule).

Autor: pins

Dane techniczne akumulatorowego multiurządzenia udarowego Panasonic EY7549

Maks. średnica wiercenia w stali/drewnie (tryb wiertarko-wkręt.)13/35 mm
Maks. średnica wkrętów do drewna (tryb wiertarko-wkręt./klucz. udar)6,8/9 mm
Maks. moment obrotowy (tryb wiertarko-wkręt./klucz. udar)26/150 Nm
Zakres momentów sprzęgła (tryb wiertarko-wkręt.)0,7-4,4 Nm
Prędkość obrotowa bez obciążenia (I/II bieg, tryb wiertarko-wkręt.)0-380/0-1200 min-1
Częstotliwość udarów (tryb klucz. udar)0-2300/min
Uchwyt wiertarski (tryb wiertarko-wkręt./klucz. udar)szybkomoc. wiertarski 13 mm/zabierak 1/2”
Typ akumulatora/napięcie/pojemnośćLi-Ion/14,4 V/ 4,2 Ah
Wymiary61 x 234 x 210 mm
Waga z baterią 4,2 Ah1,85 kg
