100-lecie frezarek do rur FEIN

Sto lat nieprzerwanej produkcji frezarek do rur to świadectwo dużego doświadczenia firmy FEIN w projektowaniu i wytwarzaniu specjalistycznych systemów do obróbki rurociągów. Dzięki temu rozwiązania tej marki odpowiadają na wysokie wymagania sektora energetycznego oraz przemysłu ciężkiego, gdzie liczą się precyzja, stabilność prowadzenia i pełna niezawodność pracy.

FEIN od 100 lat produkuje frezarki do rur. Opracował je specjalnie dla prac wykonywanych podczas budowy rurociągów naftowych, gazowych, wodnych oraz publicznych sieci zasilających. Dzięki 100-letniemu doświadczeniu w projektowaniu i produkcji FEIN jest niekwestionowanym globalnym liderem oraz pionierem technologii cięcia różnego rodzaju rur stalowych i żeliwnych.

Frezarki do rur FEIN to sprzęt znany na całym świecie i sprawdzony w tysiącach zastosowań, ceniony szczególnie za dużą efektywność działania oraz wysoką wytrzymałość na ekstremalne warunki pracy. Został zaprojektowany do frezowania i cięcia, docinania wymiarowego oraz rozcinania rur stalowych, żeliwnych, izolowanych i/lub wyłożonych betonem o średnicy od 250 do 3000 mm. Jest wykorzystywany do budowy, przebudowy i naprawy rurociągów naftowych, gazowych oraz wodnych, zbiorników, sieci zasilania publicznego, magistrali rurowych w elektrowniach czy systemach technologicznych. Jak wspomniano, może pracować w bardzo trudnych warunkach atmosferycznych, w temperaturach od -20 do +40°C, np. na platformach wiertniczych i czy w Arktyce. Co więcej, zastosowano w nim technologię, która zarówno maksymalizuje wydajność cięcia, jak i minimalizuje jego koszty. Na przestrzeni 100 lat FEIN udoskonalał i optymalizował swoje frezarki, aby spełniały współczesne wymagania technologiczne. Obecnie produkuje 8 ich modeli w dwóch wersjach napędowych: elektrycznej i pneumatycznej. Dzięki temu użytkownicy w zależności wymagań prowadzonych prac mogą wybrać najbardziej odpowiednią dla siebie maszynę.

Elektryczne frezarki do rur FEIN

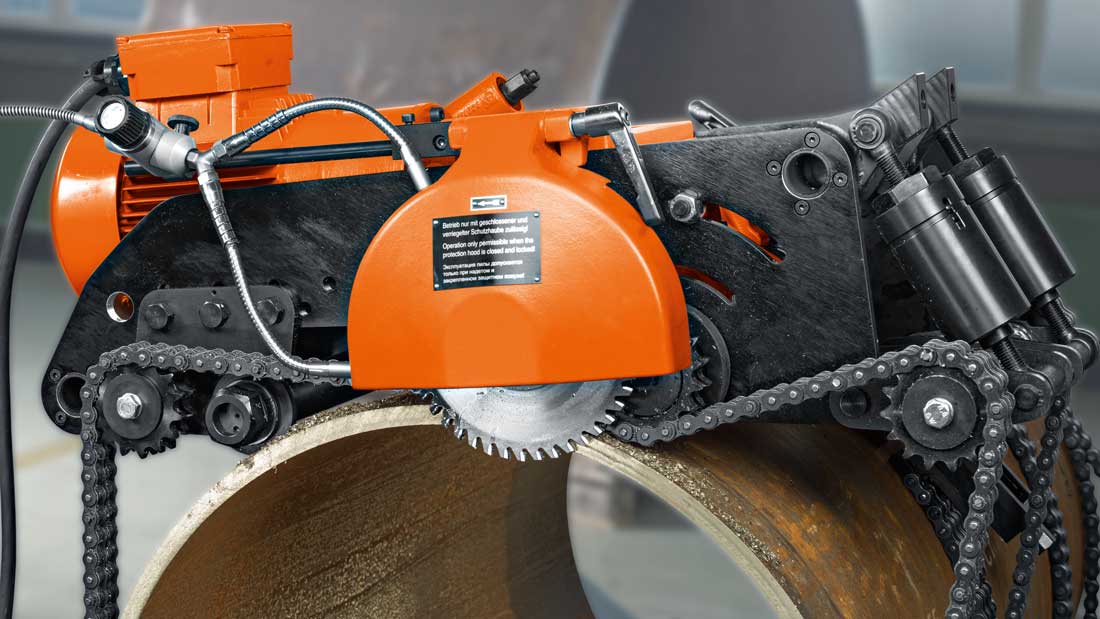

Na tę grupę sprzętu składają się 4 modele: FEIN RSG EX18a i RSG EX18b do obróbki rur o średnicach 250-3000 mm oraz RSG Ex 1500A i RSG Ex 1500B do rur o średnicach 250-1500 mm. Pierwsze dwa ważą 80 kg, zaś trzeci i czwarty – 73 kg. Frezarki elektryczne napędzane są silnikami indukcyjnymi o mocy użytecznej 1500 W i zasilane 3-fazowym prądem zmiennym 400 V/50 Hz. Ich obroty na biegu jałowym wynoszą 2860/min i mają stały moment obrotowy. Zredukowano je za pośrednictwem przekładni mechanicznej do prędkości obrotowej wrzeciona roboczego wynoszącej 35 min-1 (modele FEIN RSG EX18a i RSG Ex 1500A z posuwem 40 mm/min) lub 70 min-1 (RSG EX18b i RSG Ex 1500B z posuwem 80 mm/min). Frezarki z literą „A” w swoim oznaczeniu opracowano do głębokiego ukosowania rur, zaś z „B” – do cięcia i płytkiego ich frezowania. Wszystkie elektryczne frezarki do rur FEIN mogą być używane w pracach prowadzonych w środowisku zagrożonym wybuchem. Wyposażono je bowiem w wyłączniki pośrednie i silniki spełniające wymagania normy EC Directive 94/9EG ATEX.

Dane techniczne elektrycznych frezarek do rur FEIN RSG Ex 18a, RSG Ex 18b, RSG Ex 1500A i RSG Ex 1500B

Frezarki pneumatyczne FEIN do rur

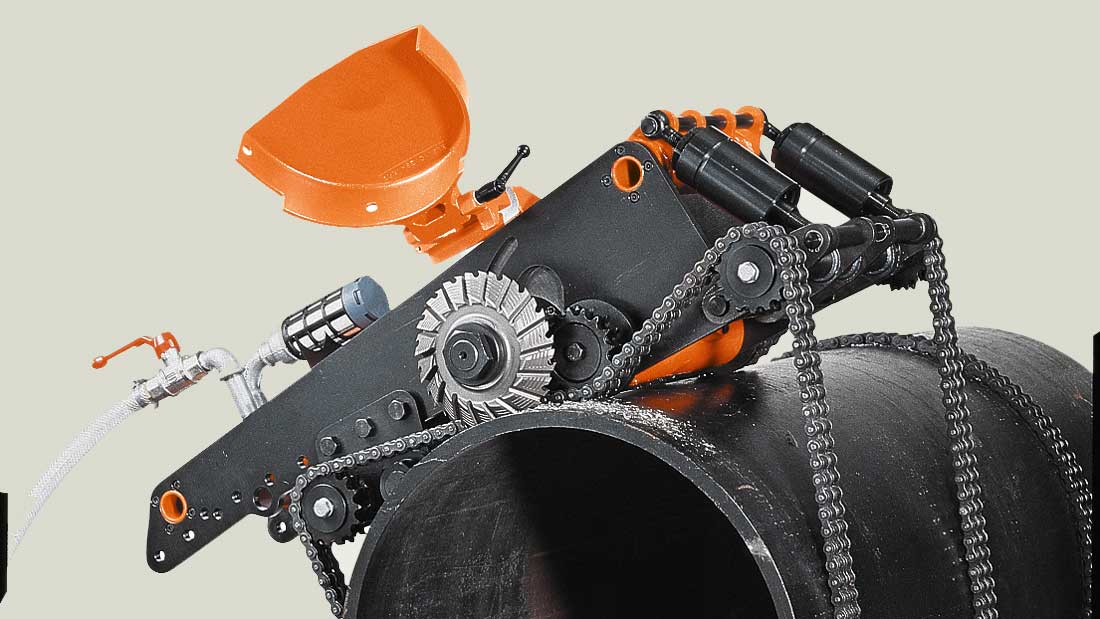

Ich grupę tworzą 4 modele: FEIN RDG 18a, RDG 18b, RDG 1500 A i RDG 1500 B. Ich moc użyteczna wynosi 2000 W, zaś prędkość obrotowa silnika pneumatycznego – 6000 min-1. Zasilane są sprężonym powietrzem o ciśnieniu 6 bar i wymagają do pracy kompresora o wydatku powietrza wynoszącym 4,3 m³/min (średnica węża – 15 mm). Podobnie jak frezarki elektryczne omawiane siostrzane urządzenia pneumatyczne z literą „A” w symbolu mają prędkość obrotową wrzeciona roboczego wynoszącą 35 min-1 oraz posuw o wielkości 40 mm/min, zaś oznaczone „B” – odpowiednio 70 min-1 i 80 mm/min. Jak łatwo zauważyć, ich przeznaczenie jest identyczne jak frezarek elektrycznych. Modele FEIN RDG 18a i RDG 18b mogą obrabiać rury o średnicach 250 do 3000 mm, zaś RDG 1500 A i RDG 1500 B – 250-1500 mm. Frezarki RDG 18 mają masę 89 kg, zaś RDG 1500 – 67 kg. Co ważne, we frezarkach zastosowano silniki pneumatyczne z elementami napędowymi wykonanymi ze stali nierdzewnej oraz płytki odporne na pęcznienie. Dlatego frezarki pneumatyczne do rur FEIN mogą być po odpowiednim sprawdzeniu używane w płytkiej wodzie, a więc doskonale nadają się do prac wykonywanych w wykopach.

Dane techniczne pneumatycznych frezarek do rur FEIN RDG 1500A i RDG 1500B

Akcesoria do frezarek do rur FEIN

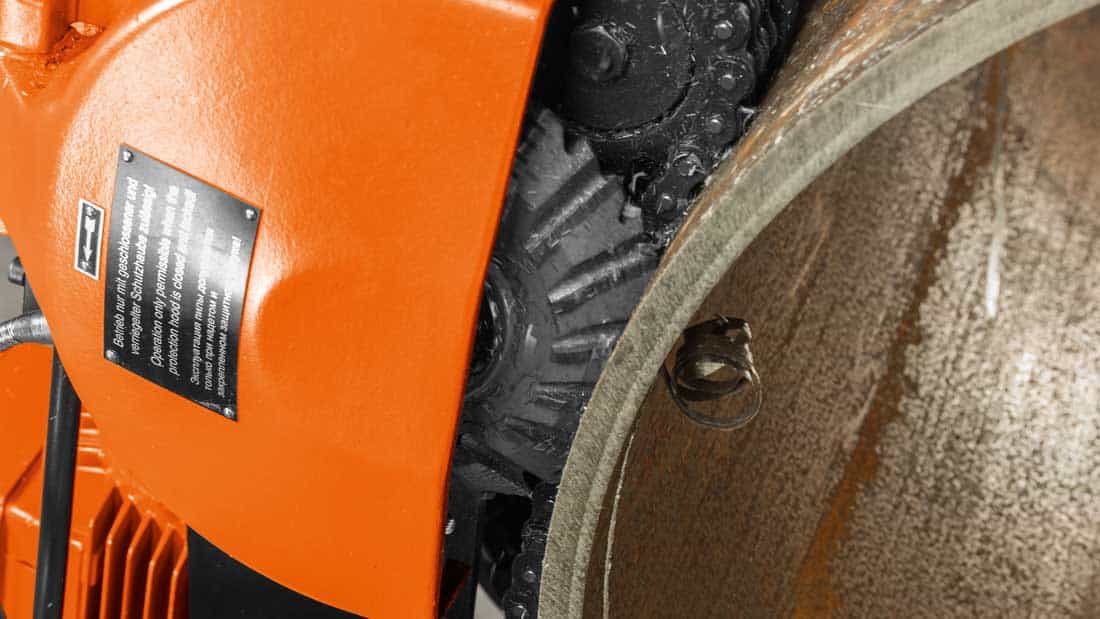

We wszystkich frezarkach do rur FEIN wykorzystuje się frezy HSS ukosujące V 30° o średnicach 125-180 mm, frezy HSS ukosujące V 37,5° o średnicy 160 mm, tarcze HSS do cięcia stali o średnicach 160-220 mm i tarcze z zębami z węglików spiekanych o średnicach 160-200 mm. Frezy umożliwiają cięcie i jednoczesne ukosowanie rur o maksymalnej grubości ścianki wynoszącej 35 mm. Natomiast rury ze ściankami o grubości 35-50 mm możemy frezarkami FEIN ciąć i frezować w jednej operacji za pomocą narzędzia złożonego z frezów połówkowych oraz tarczy (średnica – 154 mm, grubość – 30,6 mm).

System montażowy

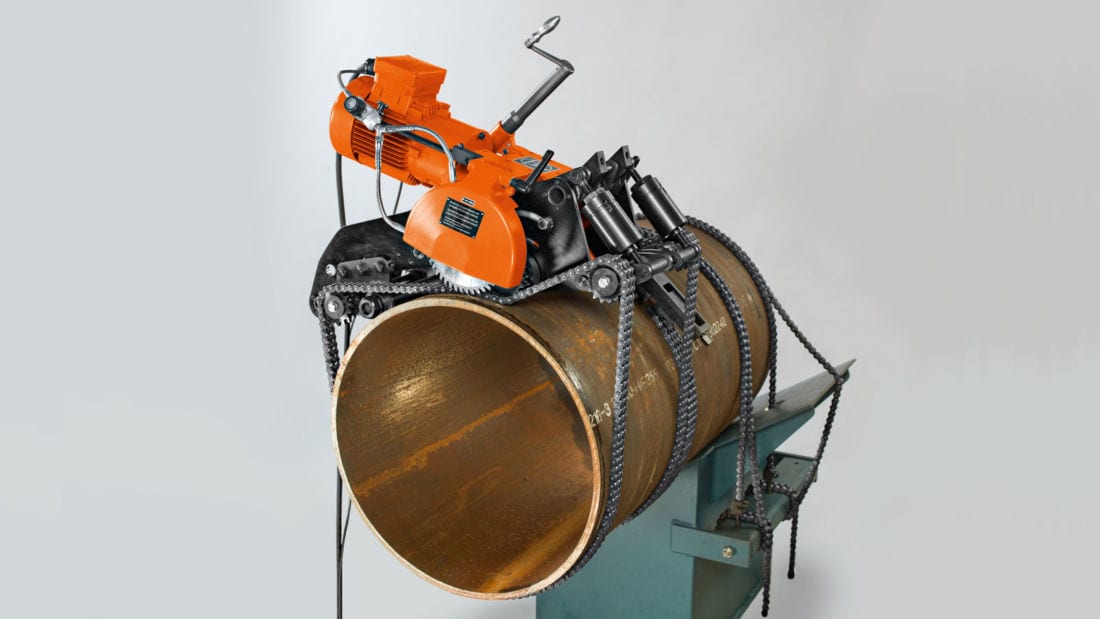

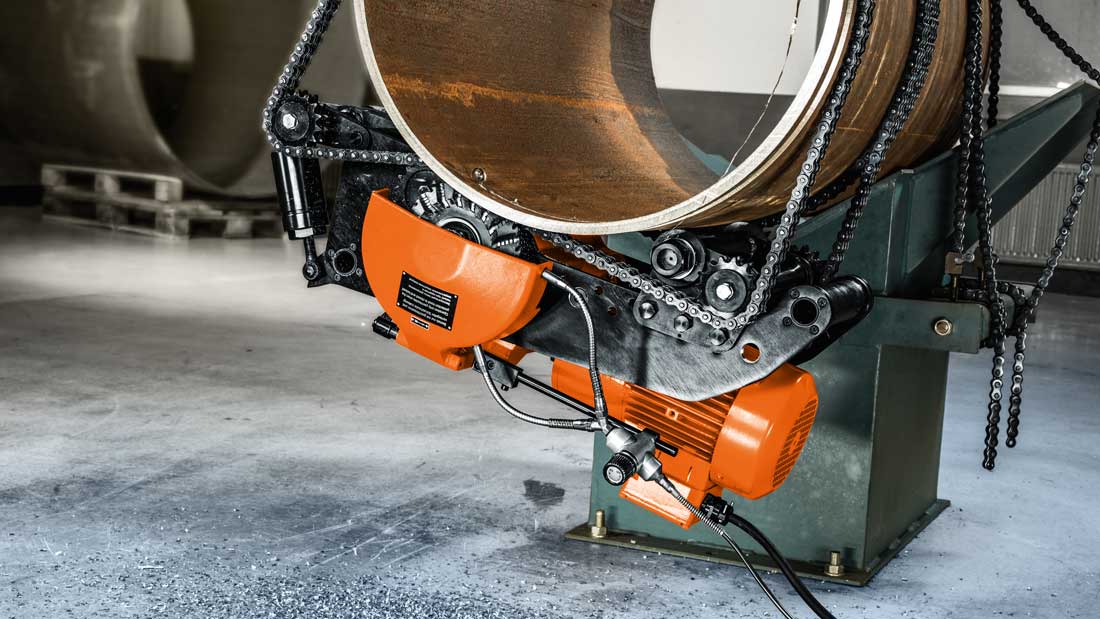

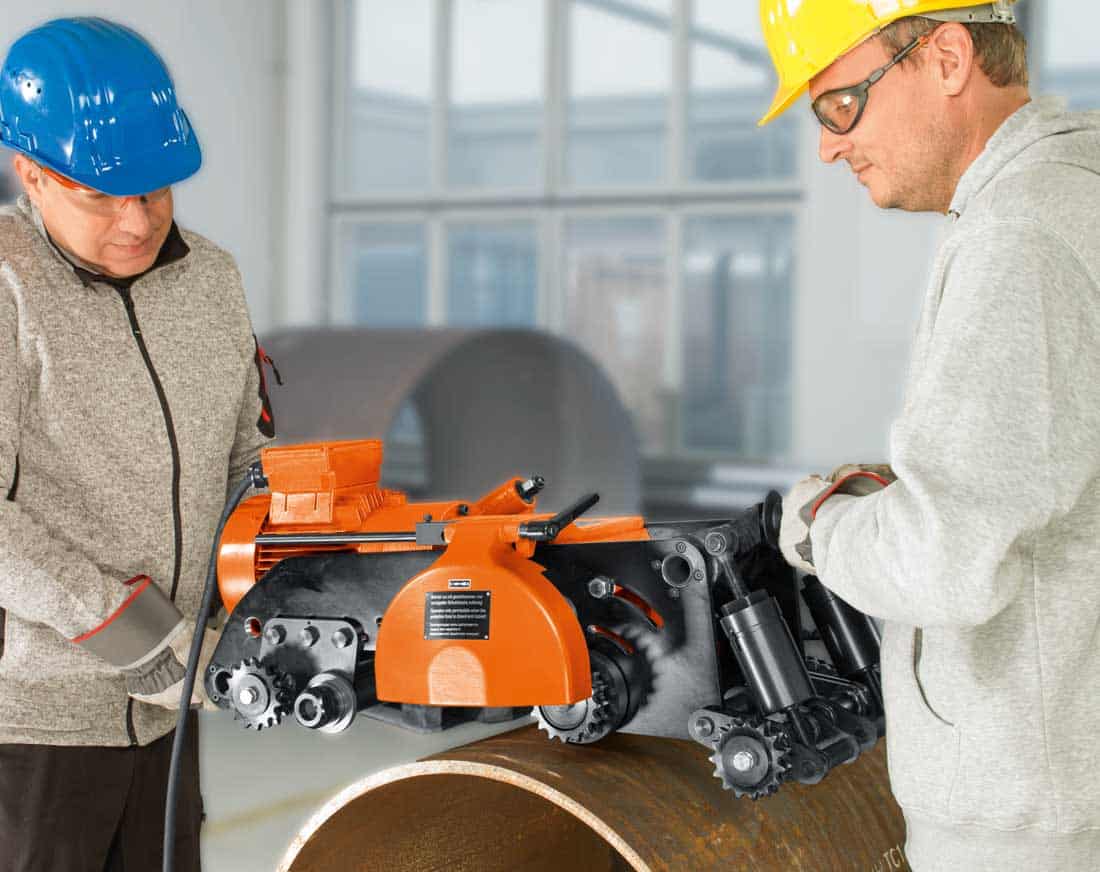

Do mocowania omawianych frezarek FEIN na obrabianych rurach służy specjalny system montażowy złożony z dwóch łańcuchów i napinaczy sprężynowych, który spełnia także rolę prowadnicy podczas cięcia. Pracę sprzętu precyzuje trzeci szeroki łańcuch (akcesorium opcjonalne), który stabilizuje i umożliwia bardzo dokładne liniowe cięcie lub frezowanie rur, gdyż nie dopuszcza do jakiegokolwiek przesunięcia frezarki podczas pracy. Frezarki FEIN mogą być xużywane w ograniczonych przestrzeniach, np. rowów ziemnych czy ciągów technologicznych. Do swojej obsługi wymagają 2 osób.

Europejska produkcja

Frezarki do rur FEIN produkuje obecnie w swoim zakładzie zlokalizowanym w Schwäbisch Gmünd-Bargau w Niemczech. Każdy ich egzemplarz, zanim trafi do klienta, jest poddawany rygorystycznej kontroli jakości. Aby zapewnić bezproblemową eksploatację i najwyższy poziom bezpieczeństwa pracy, niemiecki producent oferuje użytkownikom swoich frezarek szkolenia, które są przeprowadzane w miejscu ich pracy, bez względu na jego lokalizację. W przypadku wystąpienia jakichkolwiek problemów z obróbką rur FEIN zapewnia też pomoc techniczną przez telefon.

Stuletnia historia frezarek do rur FEIN pokazuje konsekwentnie rozwijaną, wyspecjalizowaną technologię, która powstała z myślą o najbardziej wymagających zastosowaniach podczas budowy i utrzymania infrastruktury rurociągów różnego przeznaczenia. Zarówno elektryczne, jak i pneumatyczne frezarki FEIN odpowiadają na realne potrzeby przemysłu naftowego, gazowego, wodociągowego oraz energetycznego, łącząc wysoką precyzję obróbki z odpornością na ekstremalne warunki pracy. Szeroki zakres średnic obrabianych rur, możliwość pracy w strefach zagrożonych wybuchem, a także dostępność wyspecjalizowanych narzędzi skrawających i akcesoriów do mocowania sprawiają, że frezarki FEIN są rozwiązaniem systemowym spełniającym najwyższe wymagania użytkowników przemysłowych.

Frezarki do rur FEIN – parametry, zastosowanie i różnice między modelami

1) Do jakich prac przeznaczone są frezarki do rur FEIN?

Frezarki do rur FEIN zaprojektowano do frezowania i cięcia wymiarowego rur stalowych, żeliwnych, izolowanych i/lub wyłożonych betonem. Stosuje się je m.in. przy budowie, przebudowie i naprawach rurociągów naftowych, gazowych i wodnych oraz w instalacjach przemysłowych i energetycznych.

2) Jakie średnice rur obsługują frezarki do rur FEIN?

W zależności od modelu zakres średnic wynosi od 250 do 1500 mm lub od 250 do 3000 mm.

3) Czym różnią się wersje „A” i „B” w oznaczeniach modeli FEIN?

Modele z literą „A” opracowano do głębokiego ukosowania rur, a z literą „B” — do cięcia i płytkiego frezowania. Różnią się też parametrami roboczymi: „A” pracuje z prędkością wrzeciona 35 min⁻¹ i posuwem 40 mm/min, a „B” — 70 min⁻¹ i 80 mm/min.

4) Jakie są kluczowe parametry elektrycznych frezarek do rur FEIN?

Elektryczne modele (RSG EX18a/EX18b oraz RSG Ex 1500A/1500B) mają silniki indukcyjne 1500 W, zasilanie 3-fazowe 400 V/50 Hz, generujące 2860 obr./min na biegu jałowym. Prędkość wrzeciona po przekładni to 35 lub 70 obr./min (zależnie od wersji A/B).

5) Jakie są kluczowe parametry pneumatycznych frezarek do rur FEIN?

Pneumatyczne modele (RDG 18a/18b oraz RDG 1500A/1500B) mają moc użyteczną 2000 W, obroty wynoszące 6000/min na biegu jałowym i wymagają zasilania sprężonym powietrzem 6 bar. Do pracy potrzebny jest kompresor o wydatku 4,3 m³/min (zalecana średnica węża 15 mm).

6) Czy frezarki do rur FEIN mogą pracować w strefach zagrożonych wybuchem?

Tak — w tekście wskazano, że wszystkie elektryczne frezarki do rur FEIN mogą być używane w środowisku zagrożonym wybuchem, ponieważ spełniają wymagania ATEX (EC Directive 94/9EG).

7) Jakie narzędzia skrawające stosuje się w frezarkach do rur FEIN?

Wykorzystuje się m.in.: frezy HSS ukosujące V 30° (125–180 mm), frezy HSS ukosujące V 37,5° (160 mm), tarcze HSS do cięcia stali 160–220 mm oraz tarcze z zębami z węglików spiekanych 160–200 mm.

8) Jaką maksymalną grubość ścianki można obrabiać frezarkami FEIN?

Dla modeli A wynosi ona do 45 mm dla cięcia i 30 mm dla frezowania do 30 mm; zaś dla modeli „B” odpowiednio – 22 mm i 15 mm.

9) Na czym polega system montażowy frezarek do rur FEIN i po co jest trzeci łańcuch?

Do mocowania służy system złożony z dwóch łańcuchów i napinaczy sprężynowych, który pełni też rolę prowadnicy. Opcjonalny trzeci szeroki łańcuch stabilizuje maszynę i pozwala na bardzo dokładne, liniowe cięcie lub frezowanie, eliminując ryzyko przesunięcia podczas pracy.

10) Ile osób potrzeba do obsługi frezarki do rur FEIN i czy można pracować w ograniczonych przestrzeniach?

Do jej obsługi wymagane są 2 osoby. Sprzęt może być używany w ograniczonych przestrzeniach (np. wykopy, ciągi technologiczne).
