Perfekcyjne okleinowanie z użyciem Festool CONTURO KA 65. Wstęp (część I)

2014-5-13

Autor: pins

W pierwszym odcinku „Festool radzi”, którego tematem jest okleinowanie z użyciem ręcznej okleiniarki Festool CONTURO KA 65, podamy informacje podstawowe o tej maszynie. Zaś w następnych zajmiemy się jej zastosowaniami.

Celem pracy konstruktorów Festool było stworzenie okleiniarki, która spełniałaby współczesne wysokie wymagania dotyczące jakości, a dokładniej mówiąc, estetyki wykończenia elementów drewnianych i drewnopodobnych. Mówiąc o tym, mamy na myśli perfekcję wykonania, która stanowi o jakości pracy i jednocześnie jest świadectwem rzemieślniczych umiejętności stolarza. Jak wiadomo, łatwo się ją uzyskuje w warunkach przemysłowych w efekcie zastosowania cyfrowych centrów obróbczych, których jednym z modułów może być właśnie okleiniarka.

alt="" width="350" height="218"/>

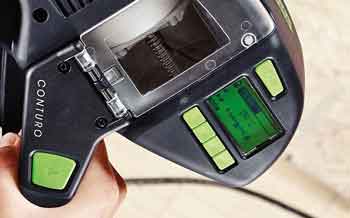

Panel sterowania ułatwia dobór parametrów pracy Uzupełnianie kleju

W przypadku użycia małych okleiniarek ręcznych mamy często do czynienia z różnymi defektami w wykonaniu krawędzi mebli. Ich przyczyną są zarówno ludzie, jak i wady tych maszyn. Chcąc wyeliminować błędy i umożliwić stolarzom perfekcyjne wykonywanie krawędzi meblowych, Festool stworzył okleiniarkę CONTURO KA 65. Jest ona odpowiedzią na potrzeby jakościowe małych i średnich firm stolarskich, dla których inwestowanie w drogie centra obróbcze jest nieopłacalne. Urządzenie przeznaczone jest do wykańczania pojedynczych mebli, jak też do produkcji małych serii. Zapewnia wysoką jakość montażu obrzeży, która do tej pory była możliwa przy stosowaniu centrów obróbczych.

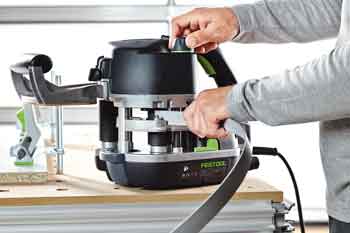

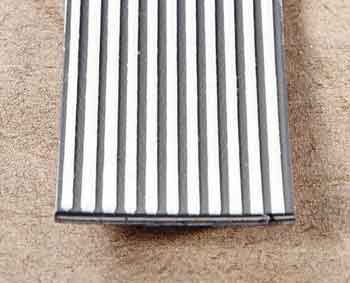

Ustawienie maszyny do szerokości obrzeża Obrzeże z klejem nałożonym za pomocą dysz

Pod względem budowy CONTURO KA 65 to zaawansowana technicznie konstrukcja integrująca w sobie elementy mechaniczne, grzewcze i elektroniczne systemy czujników oraz sterowania. Wyposażono ją w wyświetlacz informujący o parametrach pracy (np. o temperaturze kleju czy szybkości posuwu), jak też służący do ich nastawy czy regulacji. Jednakże pomimo pewnego (na pierwszy rzut oka) skomplikowania, CONTURO KA 65 to okleiniarka, której podstawową zaletą jest łatwość obsługi. Możemy nią w prosty sposób nakładać obrzeża na krawędzie proste, wklęsłe i wypukłe w zakresie promieni od 50 mm (wklęsłe) i powyżej 30 mm (wypukłe) oraz cięte pod kątem, a także w narożach wewnętrznych.

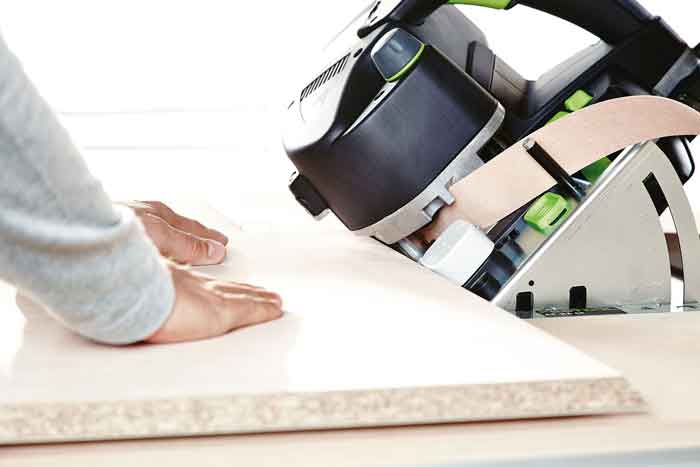

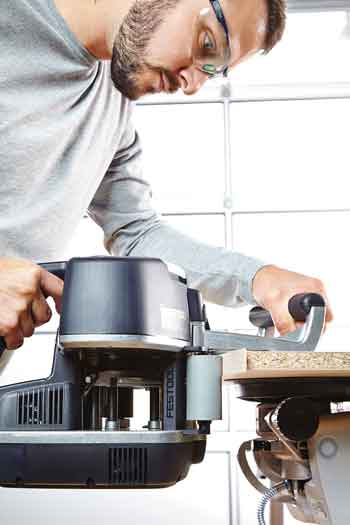

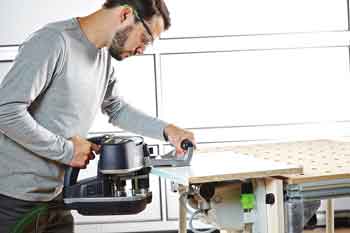

Naklejanie obrzeża na krawędź prostą Naklejanie obrzeża na krawędź krzywoliniową

CONTURO KA 65 klei obrzeża o wysokości 18-65 mm i grubości 0,5-3 mm. Jest wyposażona w innowacyjny system aplikacji kleju za pomocą dysz, który umożliwia montaż obrzeży wykonanych z drewna, tworzyw sztucznych ABS, PCV lub melaminy. Klej nanoszony jest precyzyjnie liniowo, a jego optymalną ilość urządzenie dostosowuje automatycznie do wysokości obrzeża. Podczas pracy CONTURO KA 65 wyświetlacz informuje użytkownika o liczbie metrów bieżących obrzeża, na które jeszcze wystarczy kleju, co pozwala lepiej planować operacje obróbcze i organizować pracę w warsztacie. Urządzenie oblicza zapas substancji klejącej, biorąc pod uwagę ilość podawaną na obrzeże oraz jego wysokość.

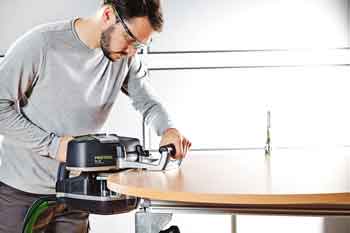

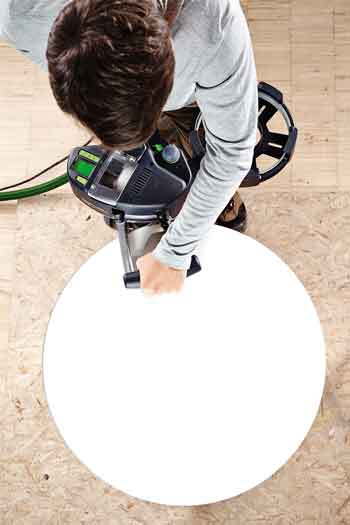

Naklejanie obrzeża na krawędź elementu okrągłego Zastosowanie rolki dodatkowej podczas oklejania krawędzi prostej

Konsekwencją dokładności działania systemu dyszowego jest niezmiernie ważne dla stolarzy czyste klejenie i brak zabrudzeń elementów obrabianych. Jest ono wynikiem zastosowanego systemu sterowania urządzeniem. Prostym językiem mówiąc: grzałka topi taką ilość kleju, jaka jest w danej chwili potrzebna. Właśnie dzięki temu nie dochodzi do

zabrudzenia obrabianych elementów. Pozwala to zachować bez zmian kolor oraz właściwości chemiczne kleju. W CONTURO KA 65 stosuje się klejowe patrony o kolorze naturalnym i białym. Dzięki optymalnej pracy systemu dyszowego i grzałki możemy też szybko i łatwo zmienić klej na patron o drugim kolorze.

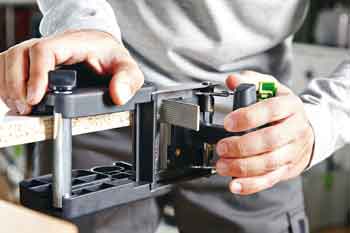

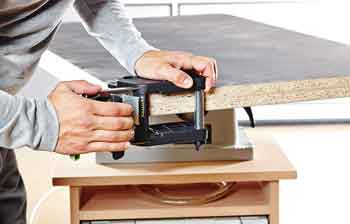

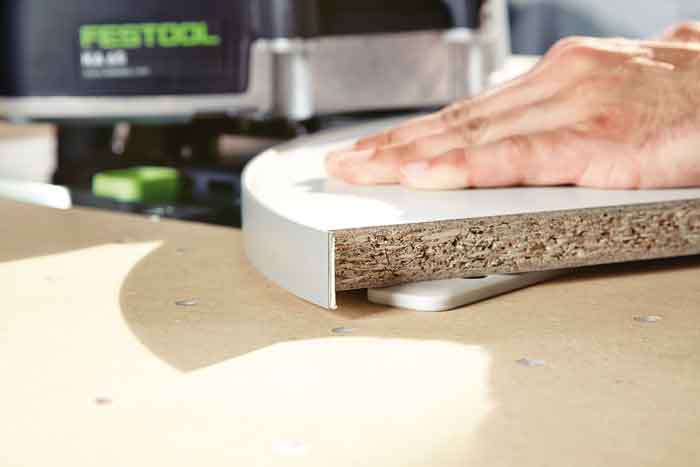

Obcinanie końcówki obrzeża po prawej stronie elementu Obcinanie końcówki obrzeża po lewej stronie elementu

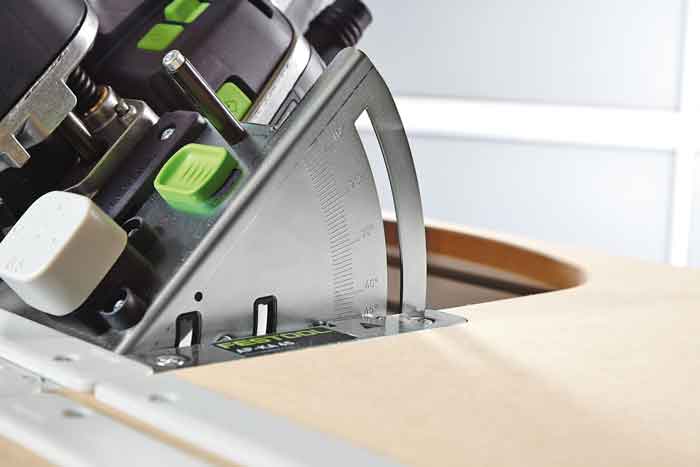

CONTURO KA 65 pakowane jest w systainerze, dzięki czemu można je łatwo przenosić oraz transportować i wykonywać pracę u klienta. Urządzenie umożliwia również pracę półstacjonarną. Można je np. zamontować do stolika i kleić obrzeża na materiał ucięty pod kątem w zakresie 0-47°. Taki rodzaj pracy CONTURO KA 65 sprawdza się doskonale przy wytwarzaniu małych serii.

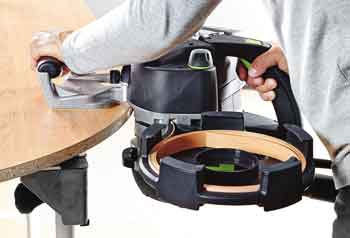

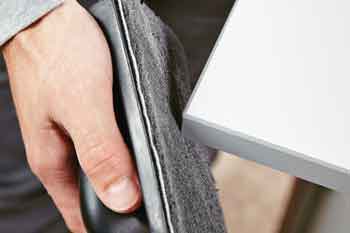

Wykorzystanie pojemnika na długie obrzeża Wykończenie narożnika zewnętrznego za pomocą klocka z włókniną

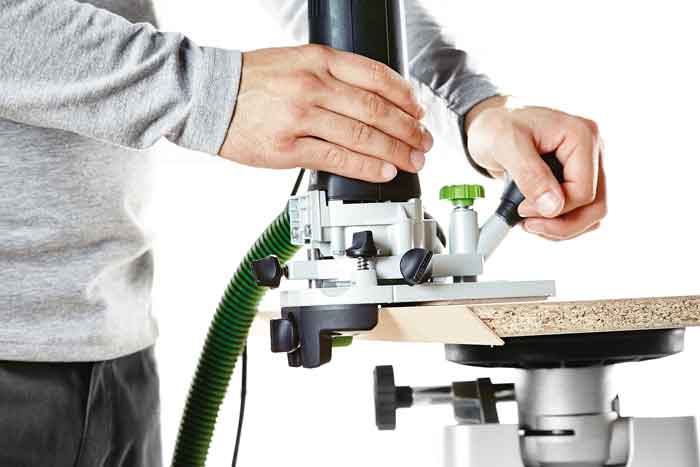

CONTURO KA 65 jest jedną z części kompletnego systemu do tworzenia perfekcyjnych krawędzi. W jego skład, oprócz tego urządzenia z bogatym systemem wyposażenia i materiałami eksploatacyjnymi, wchodzi frezarka do krawędzi MFK 700 EQ Basic, system mocowania próżniowego VAC-SYS, pilarki zagłębiarki i frezarki górnowrzecionowe oraz stoły warsztatowe MFT, a także inne wyroby produkowane przez Festool. W następnych odcinkach „Festool radzi” pokażemy, jak pracuje się systemowymi rozwiązaniami, których integralną częścią jest okleiniarka CONTURO KA 65.
