O modułowym systemie mocowania Bessey

Jedną z najważniejszych technologii stosowanych podczas różnych operacji montażowych jest technika wstępnego mocowania elementów. Od niej bowiem w dużym stopniu zależy dokładność oraz jakość wykonanych prac. Dlatego przyjrzeliśmy się bliżej innowacyjnej technice wstępnego montażu z użyciem modułowego systemu mocowania Bessey.

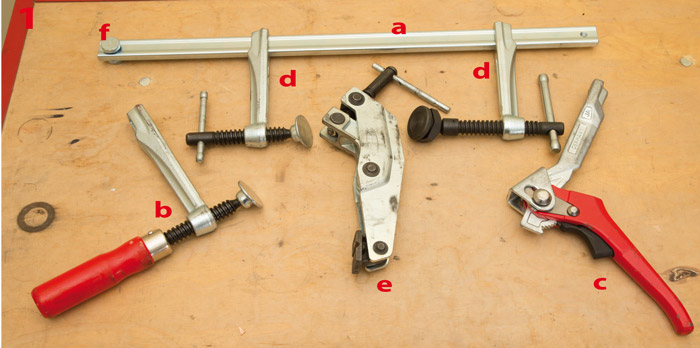

Modułowy system mocowania Bessey (fot. 1.) składa się z szyny głównej (fot. 1., element a) i ramion ruchomych. Oferowany jest w dwóch podstawowych wariantach, które różnią się wymiarami przekroju szyny głównej i maksymalną siłą mocowania, jak też rodzajami stosowanych ramion. Wariant słabszy o sile mocowania do 6500 N i szyną SLV o profilu

28 x 11 mm (fot. 1., element a), która dostępna jest w trzech długościach 1000, 1500 i 2000 mm, ma ramiona ruchome z rękojeścią drewnianą (fot. 1., element b), dźwignią (fot. 1., element c) lub pokrętłem (fot. 1., element d), a także w wersji z przesuniętym na zewnątrz wrzecionem (fot. 1., element e). Drugi, mocniejszy wariant o sile mocowania do 9000 N ma grubszą i wytrzymalszą szynę GSV o profilu 30 x 15 mm i długości 3000 mm oraz ramiona ruchome z pokrętłem wyposażone w stopkę dociskową z wkładką ze stali spiekanej. Zarówno wariant słabszy, jak i mocniejszy może być używany do mocowania elementów stalowych oraz drewnianych.

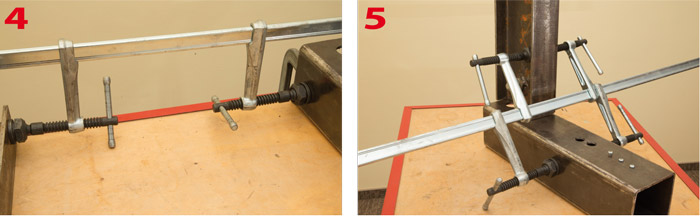

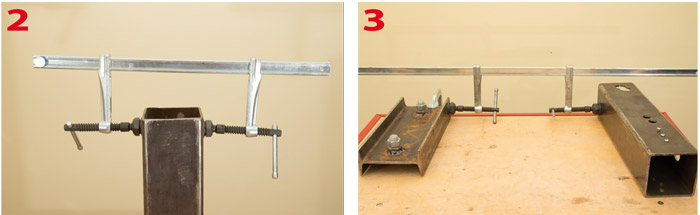

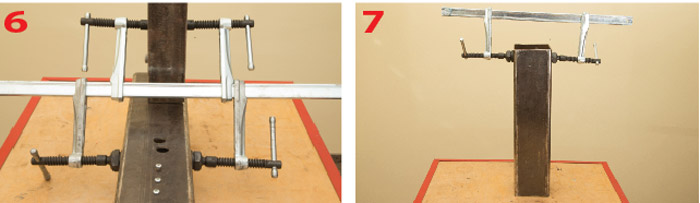

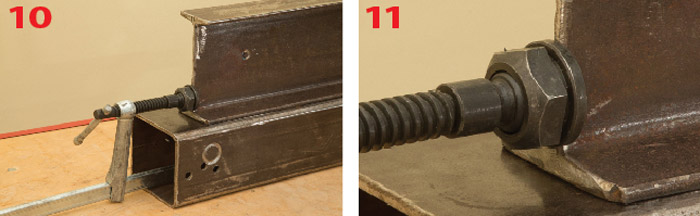

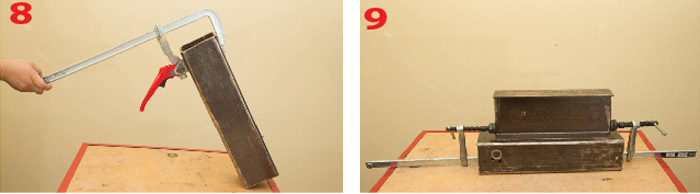

Istotą besseyowskiego systemu modułowego jest możliwość stosowania na szynie wielu różnych lub takich samych ramion w funkcji ściskania (fot. 2.) i rozpierania (fot. 3. i 4.) montowanych elementów. Pozwala więc on na jednoczesne montowanie wielu różnych elementów (fot. 5. i 6.), co skraca operacje montażowe i przyspiesza pracę. Jego ważną zaletą jest możliwość wyważenia ścisków, dzięki któremu unikamy przewracania się mocowanych elementów (fot. 7.). Jak wiadomo, nie jest to możliwe w przypadku użycia ścisków tradycyjnych (fot. 8.). Niewątpliwą zaletą systemu modułowego jest możliwość przekładania szyny mocującej przez wnętrza profili zamkniętych czy rur (fot. 9. i 10.), co znacznie ułatwia niektóre prace montażowe.

Szyna wyposażona jest w zabezpieczenia (fot. 1., element f), które pozwalają na szybkie przekładanie lub wymianę ramion ruchomych bez użycia dodatkowych narzędzi. Dzięki temu system jest łatwy w użyciu i można go szybko przystosować swoich potrzeb. Warto tu wspomnieć, że ramiona z pokrętłem (fot. 1., element d) wyposażone są w specjalne wymienne ruchome stopki dociskowe. Można je wychylać do 35°. Odznaczają się wysoką trwałością, mają doskonałe własności ślizgowe oraz odporność, gdyż zastosowano w nich hartowany i nasycony olejem wkład ze stali spiekanej. Ich wrzeciono ulepszono cieplnie, zapewniając mu wysoką stabilność i odporność na zużycie. Do dyspozycji są trzy rodzaje takich stopek: (1) standardowe z gładką powierzchnią (fot. 11.), z (2) chropowatą poprawiającą stabilność zacisku na powierzchniach zaoliwionych i (3) wpustem w kształcie „V”, który pozwala na mocowanie elementów okrągłych, owalnych czy wielokątnych.

Naszym zdaniem besseyowski modułowy system mocowania dzięki możliwości użycia różnych typów ramion ruchomych sprawdzi się doskonale w najróżniejszych zadaniach montażowych, przy czym liczba wariantów jego zastosowań jest praktycznie nieograniczona (więcej na www.agentools.pl).
